問題

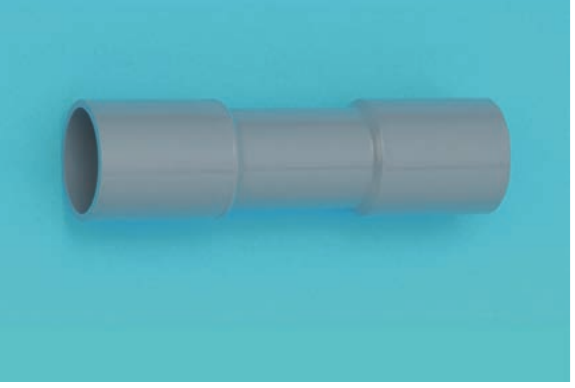

写真に示す材料の用途は。（写真：灰色の合成樹脂製の管継手（カップリング状の部材）が示されている）
選択肢
- 1イ. 硬質ポリ塩化ビニル電線管（硬質塩化ビニル電線管）相互を接続するのに用いる。
- 2ロ. 金属管と硬質ポリ塩化ビニル電線管（硬質塩化ビニル電線管）とを接続するのに用いる。
- 3ハ. 合成樹脂製可とう電線管相互を接続するのに用いる。
- 4ニ. 合成樹脂製可とう電線管とCD管とを接続するのに用いる。
正解
1. イ. 硬質ポリ塩化ビニル電線管（硬質塩化ビニル電線管）相互を接続するのに用いる。
詳しい解説を見る解説を閉じる
解説
写真は硬質ポリ塩化ビニル電線管（VE管）用のTSカップリングで、硬質塩化ビニル電線管相互を接続するために使用します。ロは異種管接続用カップリング、ハ・ニは合成樹脂製可とう電線管（PF管・CD管）用のカップリングやコネクタの用途で、形状が異なります。VE管用継手の用途を判別することが要点です。（出典: 一般財団法人 電気技術者試験センター 令和3年度下期 第二種電気工事士 筆記試験 問16）
