問題

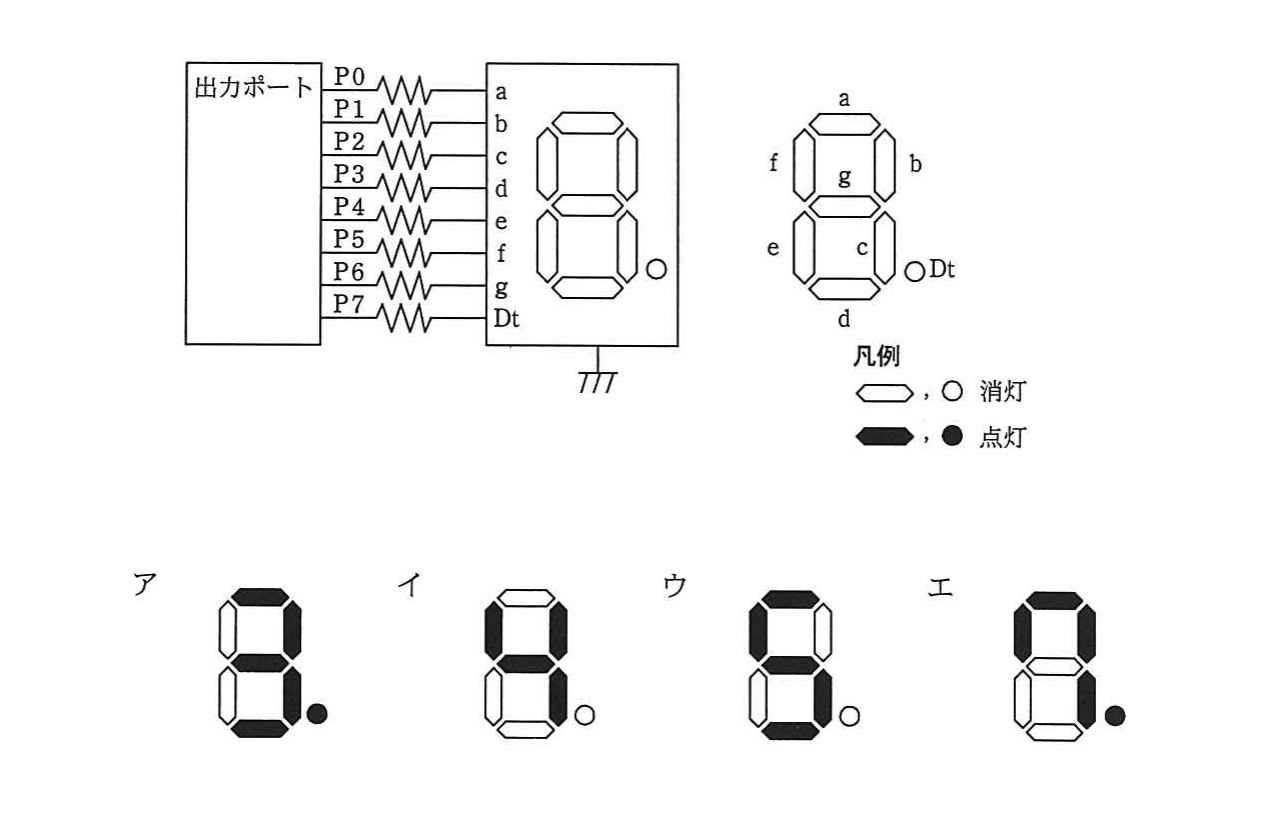

7 セグメント LED 点灯回路で、出力ポートに 16 進数で 6D を出力したときの表示状態はどれか。ここで、P7 を最上位ビット（MSB）、P0 を最下位ビット（LSB）とし、ポート出力が 1 のとき、LED は点灯する。
選択肢
- 1（図ア）
- 2（図イ）
- 3（図ウ）
- 4（図エ）
正解
3. （図ウ）
詳しい解説を見る解説を閉じる
解説
16 進数 6D は 2 進数で 0110 1101 である。P7〜P0 が各セグメント（P0=a, P1=b, P2=c, P3=d, P4=e, P5=f, P6=g, P7=Dt）に対応し、ビットが 1 のセグメントが点灯する。6D（0110 1101）では a・c・d・f・g が点灯、b・e は消灯となり、この点灯パターンに一致する表示が「ウ」である。（出典: 平成24年度 春期 基本情報技術者試験 午前 問25）
