問題

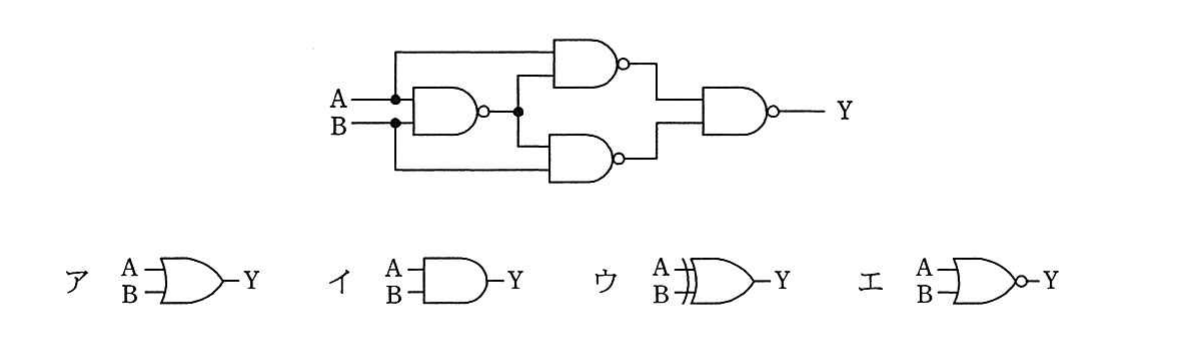

図の論理回路と等価な回路はどれか。

選択肢
- 1選択肢ア(図参照)
- 2選択肢イ(図参照)
- 3選択肢ウ(図参照)
- 4選択肢エ(図参照)
正解
3. 選択肢ウ(図参照)
詳しい解説を見る解説を閉じる
解説
図の論理回路は AND・NAND などを組み合わせた構成であり、入力 A、B に対する出力を真理値表で求めて整理すると、単一のゲートで表せる。各選択肢のゲートと真理値表を照合すると、ウの回路が等価となる。よって正解はウ。(出典: 平成26年度 秋期 基本情報技術者試験 午前 問21)
