問題

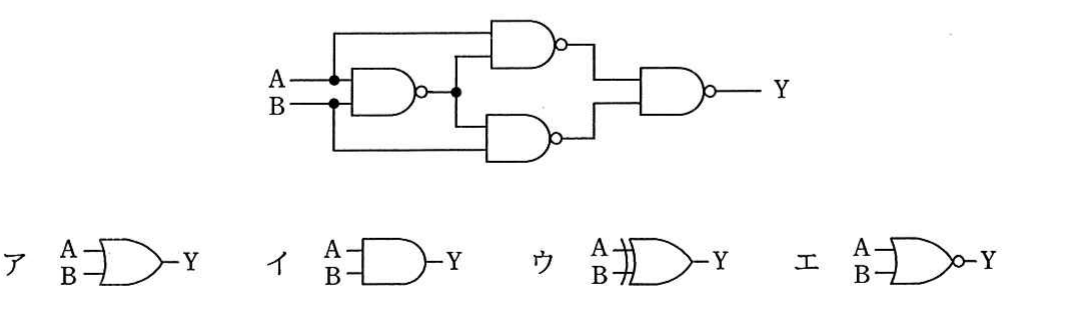

図の論理回路と等価な回路はどれか。
選択肢
- 1（ア）の回路
- 2（イ）の回路
- 3（ウ）の回路
- 4（エ）の回路
正解
3. （ウ）の回路
詳しい解説を見る解説を閉じる
解説
図の回路はNAND素子の出力をさらにNAND素子に入力する構成で，論理式を整理するとY=A・Bとなる。ド・モルガンの法則を用いて簡約すると，与えられた回路はAND（論理積）回路と等価になる。選択肢のうちウがこれに一致する。（出典: 平成30年度 春期 応用情報技術者試験 午前 問21）
