問題

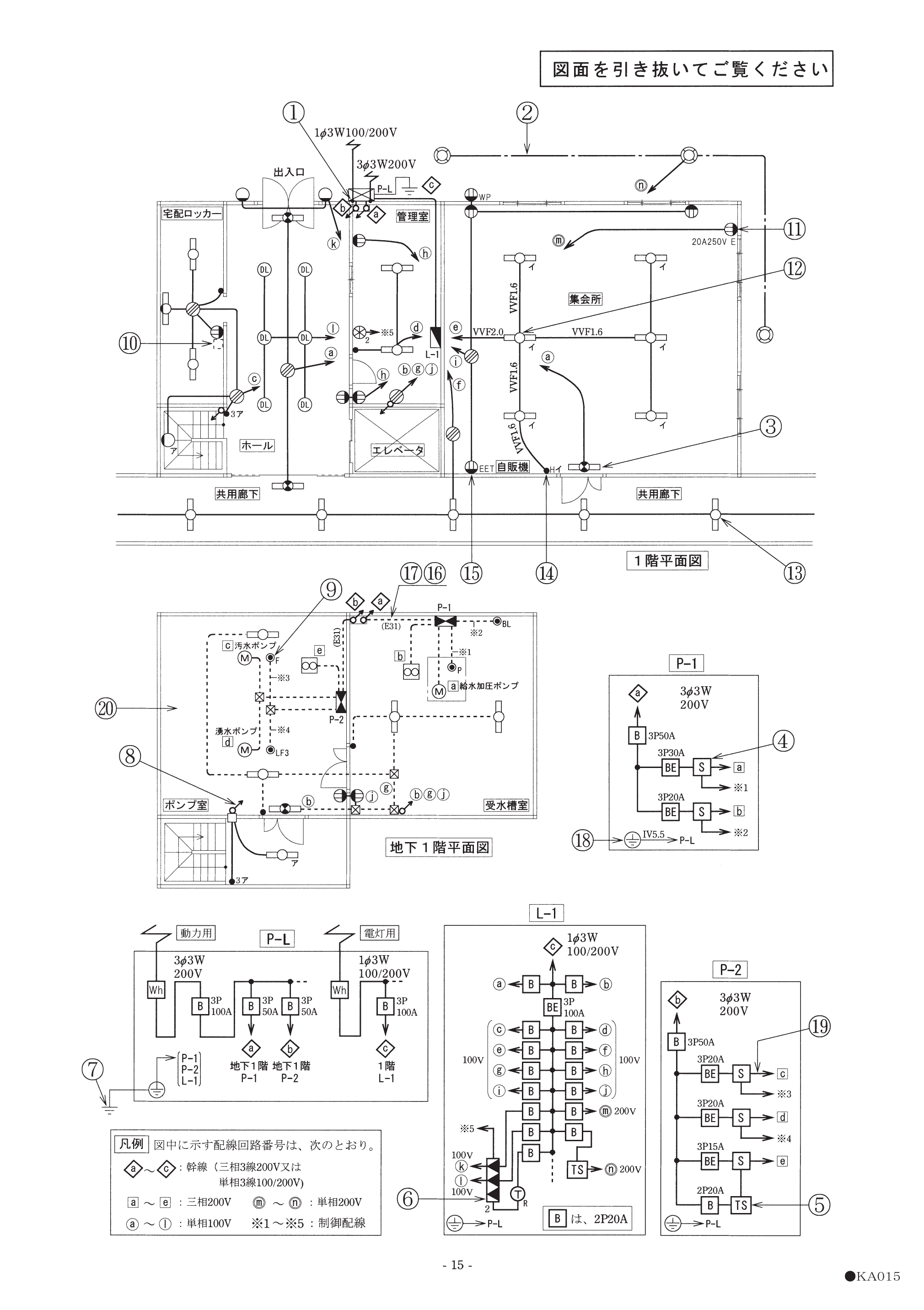

⑤で示す図記号の名称は。
選択肢
- 1イ. 遅延スイッチ
- 2ロ. タンブラスイッチ
- 3ハ. 小型変圧器
- 4ニ. タイムスイッチ
正解
4. ニ. タイムスイッチ
詳しい解説を見る解説を閉じる
解説
⑤の図記号（点滅器記号にTSの傍記など）は「タイムスイッチ」を表します。タイムスイッチは設定した時刻に回路を入切する点滅器で、共用部の照明制御などに用いられます。遅延スイッチ（時限式）やタンブラスイッチとは記号が異なります。点滅器の種類を表す図記号を判別する問題です。（出典: 一般財団法人 電気技術者試験センター 平成22年度 第二種電気工事士 筆記試験 問35）
