問題

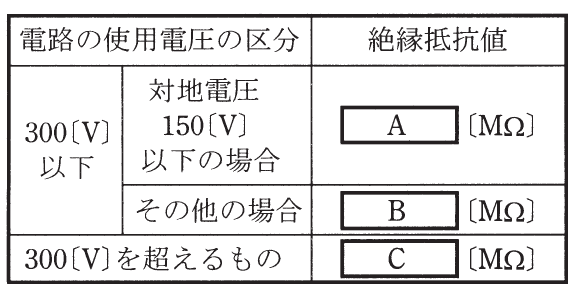

次表は、電気使用場所の開閉器又は過電流遮断器で区切られる低圧電路の使用電圧と電線相互間及び電路と大地との間の絶縁抵抗の最小値についての表である。A・B・Cの空欄にあてはまる数値の組合せとして、正しいものは。（300V以下：対地電圧150V以下の場合＝A[MΩ]、その他の場合＝B[MΩ]、300Vを超えるもの＝C[MΩ]）
選択肢
- 1イ. A0.1/B0.2/C0.4
- 2ロ. A0.1/B0.3/C0.5
- 3ハ. A0.2/B0.3/C0.4
- 4ニ. A0.2/B0.4/C0.6
正解
1. イ. A0.1/B0.2/C0.4
詳しい解説を見る解説を閉じる
解説
電気設備技術基準で定める低圧電路の絶縁抵抗の最小値は、対地電圧150V以下=0.1MΩ、300V以下のその他の場合=0.2MΩ、300V超=0.4MΩです。よってA0.1・B0.2・C0.4の組合せ（イ）が正解です。絶縁抵抗の最小値は実務でも重要な数値で頻出です。（出典: 一般財団法人 電気技術者試験センター 平成23年度上期 第二種電気工事士 筆記試験 問26）
