問題
絶縁抵抗計を用いて、低圧三相誘導電動機と大地間の絶縁抵抗を測定する方法として、適切なものは。ただし、絶縁抵抗計のLは線路端子（ライン）、Eは接地端子（アース）を示す。
選択肢

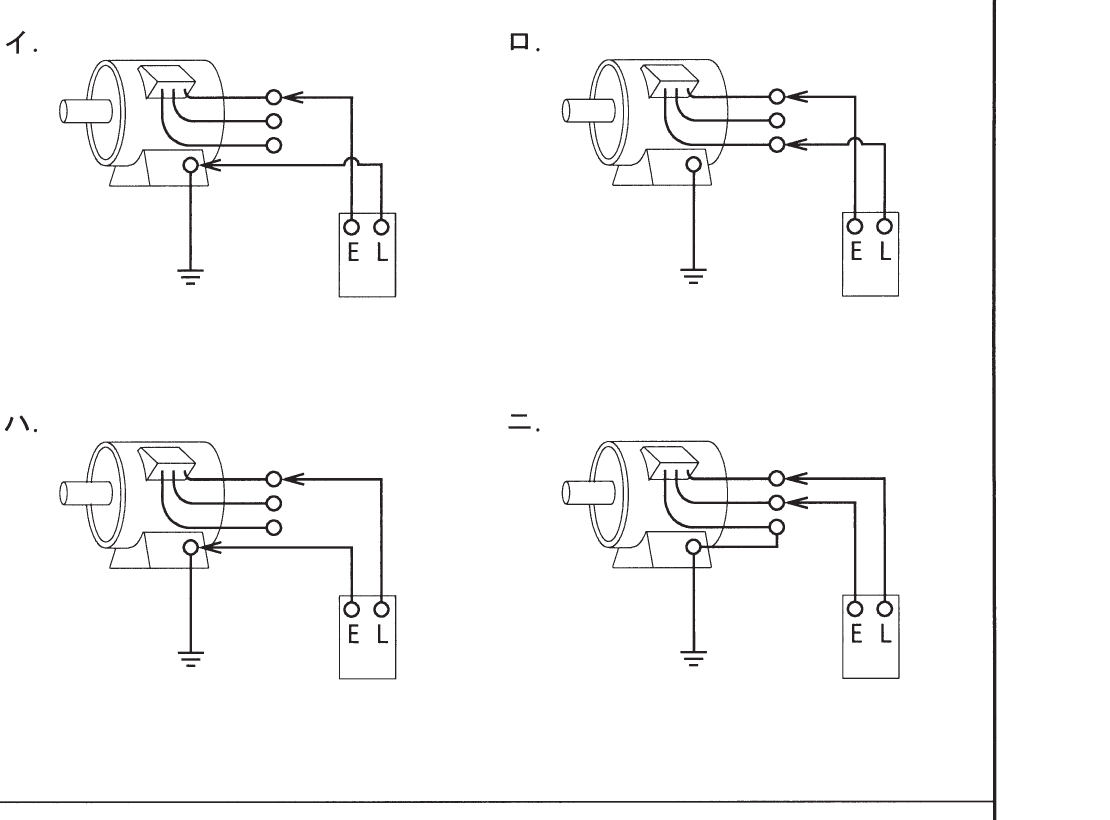

- 1イ. Lを電動機の3本の端子に、Eを接地側につなぐ
- 2ロ. Eを電動機の3本の端子に、Lを接地側につなぐ
- 3ハ. Lを電動機の端子に、Eを別の端子につなぐ
- 4ニ. Lを電動機の端子に、Eを接地端子につなぎ巻線間を測定
正解
3. ハ. Lを電動機の端子に、Eを別の端子につなぐ
詳しい解説を見る解説を閉じる
解説
電動機と大地間の絶縁抵抗測定では、線路端子L（ライン）を電動機の巻線端子側に、接地端子E（アース）を電動機の外箱（接地側・大地側）に接続します。本問の正解はハで、Lを電動機の充電部（端子）に、Eを接地側に正しくつないだ結線です。L端子とE端子の接続先を取り違えないことが重要で、絶縁抵抗計の正しい使い方を問う問題です。（出典: 一般財団法人 電気技術者試験センター 平成23年度下期 第二種電気工事士 筆記試験 問26）
