問題

選択肢

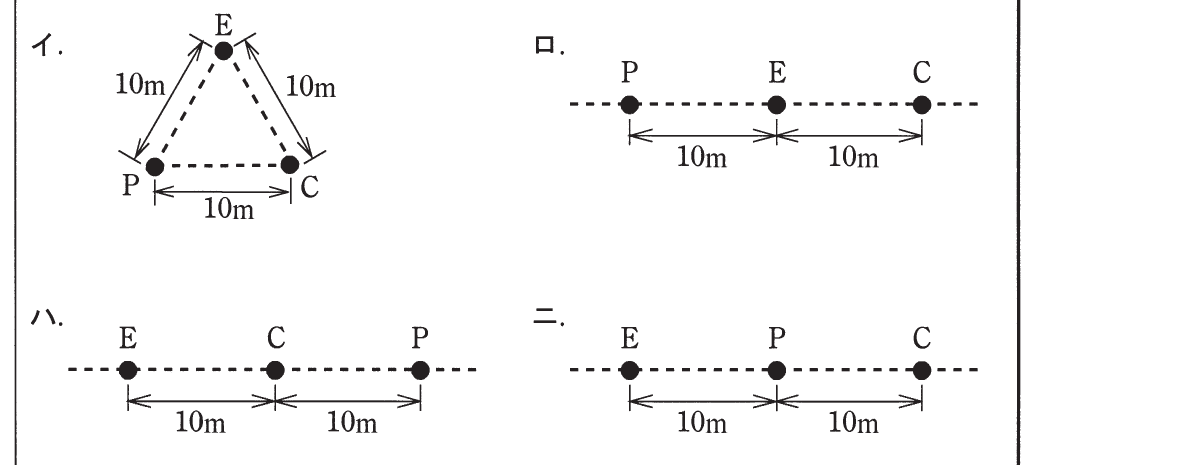

- 1E・P・Cを三角形に配置(各辺10m)した図
- 2P−E−Cの順に各10m間隔の直線配置の図
- 3E−C−Pの順に各10m間隔の直線配置の図
- 4E−P−Cの順に各10m間隔の直線配置の図
正解
4. E−P−Cの順に各10m間隔の直線配置の図
詳しい解説を見る解説を閉じる
解説
接地抵抗の測定では、被測定接地極Eから電圧用補助接地極P、電流用補助接地極Cの順に、ほぼ等間隔(約10m)の直線状に配置するのが正しい配置です(E−P−Cの順、ニ)。Pを中央に置くことで、EとC間の電位分布の平坦部でEとPの電位差を測定でき、正確な接地抵抗が得られます。接地抵抗計の補助接地極の配置を問う問題です。(出典: 一般財団法人 電気技術者試験センター 平成25年度上期 第二種電気工事士 筆記試験 問25)
一問一答
全200問を繰り返し学習
