問題

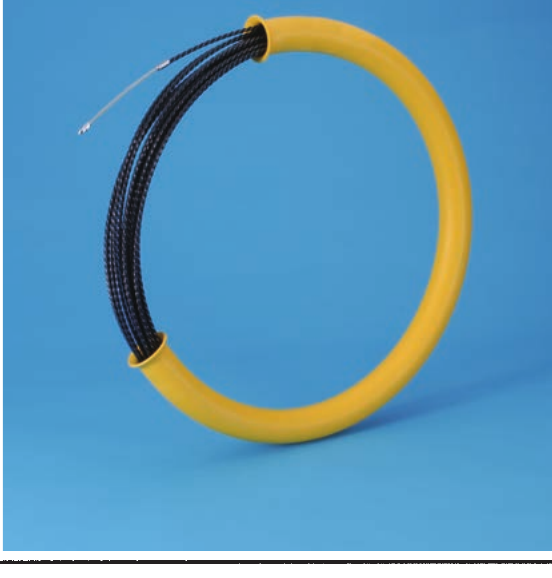

写真に示す物（黄色いリール状で先端に黒い導体が付いた工具）の用途は。
選択肢
- 1アウトレットボックス（金属製）と、そのノックアウトの径より外径の小さい金属管とを接続するために用いる。
- 2電線やメッセンジャワイヤのたるみを取るのに用いる。
- 3電線管に電線を通線するのに用いる。
- 4金属管やボックスコネクタの端に取り付けて、電線の絶縁被覆を保護するために用いる。
正解
3. 電線管に電線を通線するのに用いる。
詳しい解説を見る解説を閉じる
解説
写真は呼び線挿入器（通線器・スチールワイヤ）で、電線管にあらかじめ通しておき、これに電線を結んで引き込むことで通線するのに用います。イはリングレジューサ、ロは張線器（シメラー）、ニはブッシングやリングの用途で、いずれも別物です。（出典: 一般財団法人 電気技術者試験センター 平成26年度下期 第二種電気工事士 筆記試験 問16）
