問題

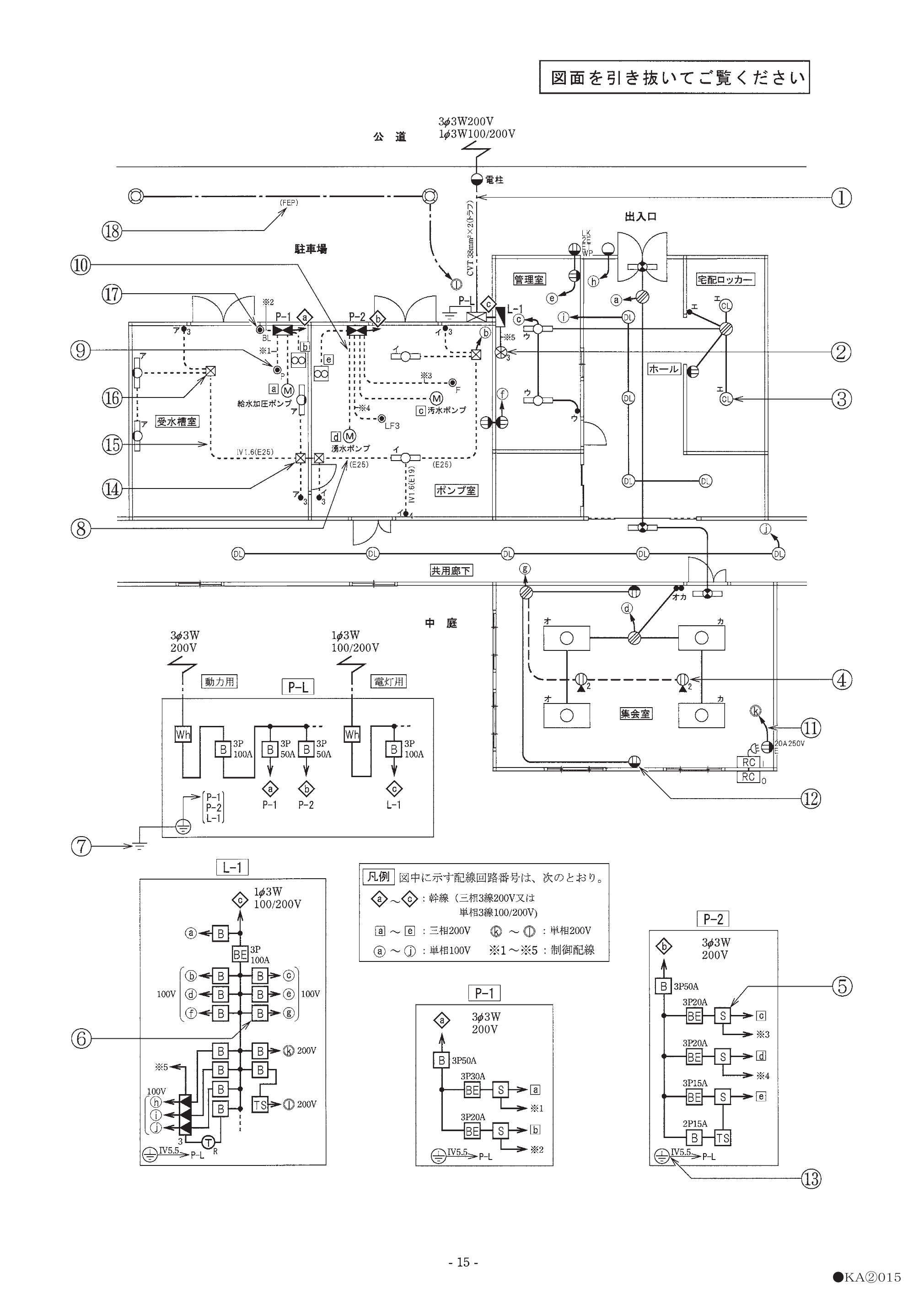

⑪で示す部分に使用するケーブルで、適切なものは。（写真：イ.3心黒赤白の丸形ケーブル、ロ.3心の丸形ケーブル（介在物あり）、ハ.2心の平形ケーブル、ニ.3心黒白緑の平形ケーブル）
選択肢
- 1イ. 3心（黒・赤・白）の丸形ケーブル
- 2ロ. 3心（黒・赤・白）丸形（介在物あり）のケーブル
- 3ハ. 2心の平形ケーブル
- 4ニ. 3心（黒・白・緑）の平形ケーブル
正解
4. ニ. 3心（黒・白・緑）の平形ケーブル
詳しい解説を見る解説を閉じる
解説
⑪で示す部分は接地線を含む配線であり、緑色（接地線）を含む3心ケーブルが適切です。ニの黒・白・緑の3心ケーブルは緑線を接地用に使えるため適切です。緑色の心線がない他の選択肢は接地を要する部分には不適です。配線図上の用途と心線の色・本数を対応させる問題です。（出典: 一般財団法人 電気技術者試験センター 平成26年度下期 第二種電気工事士 筆記試験 問41）
