正解
3. 銅線用裸圧着端子
解説

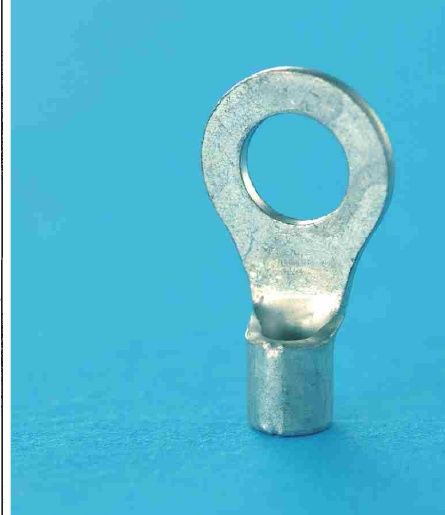

写真は電線の端末に圧着し、ねじ止め用の丸い穴（端子部）を備えた銅線用裸圧着端子（R形端子）です。機器の端子台などへ電線をねじ止め接続する際に用います。スリーブは電線同士の接続用、銅管端子は太い電線用、ねじ込み形コネクタは電線相互の接続用です。（出典: 一般財団法人 電気技術者試験センター 令和元年度下期 第二種電気工事士 筆記試験 問16）
一問一答
全200問を繰り返し学習
第32問
②で示す部分の小勢力回路で使用できる電圧の最大値[V]は。
第49問
⑲で示すボックス内の接続をすべて差込形コネクタとする場合、使用する差込形コネクタの種類と最少個数の組合せで、正しいものは。ただし、使用する電線はすべてVVF1.6とする。（差込形コネクタは2本用・3本用・4本用などがある）
第16問
写真に示す材料（合成樹脂製）の用途は。（合成樹脂製の塗り代カバー付きのスイッチ・コンセント取付け用ボックス）
第32問
②で示す部分の電路と大地間の絶縁抵抗として、許容される最小値[MΩ]は。（2階のコンセント分岐回路、対地電圧100Vの部分）
第49問
⑲で示す図記号の器具は。ただし、写真下の図は、接点の構成を示す。（1階便所のパイロットランプ付きスイッチ等の図記号）
スキマ資格では電工二種の全2050問を分野別・難易度別に体系的に学習できます。第二種電気工事士の学科試験は4択50問・60点以上で合格。基礎理論・配電/配線・機器/材料・施工・法令・配線図の各分野からまんべんなく出題されます。
