問題

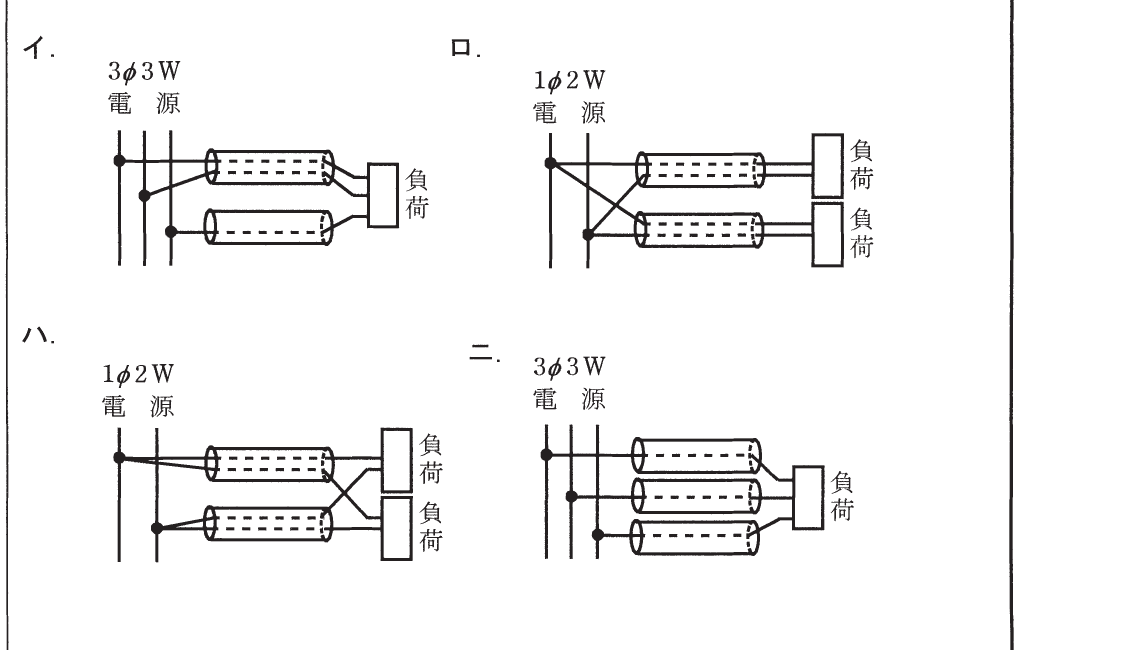

電磁的不平衡を生じないように、電線を金属管に挿入する方法として、適切なものは。（イ〜ニには、単相2線式・単相3線式・三相3線式の各電源から負荷へ至る電線を金属管に通す方法が図示されている）
選択肢
- 1イ. 3φ3W電源で、負荷へ向かう電線のうち2本を1本の金属管に、残り1本を別管に分けて挿入した方法
- 2ロ. 1φ2W電源で、1回路の往復2本の電線をまとめて1本の金属管に挿入した方法
- 3ハ. 1φ2W電源で、2つの負荷の往復電線を交差させ別々の管に挿入した方法
- 4ニ. 3φ3W電源で、負荷へ向かう3本の電線を2本と1本に分けて別々の金属管に挿入した方法
正解
2. ロ. 1φ2W電源で、1回路の往復2本の電線をまとめて1本の金属管に挿入した方法
詳しい解説を見る解説を閉じる
解説
電磁的不平衡を生じさせないためには、1回路の電線（往復・三相の全相）をすべて同一の金属管に収める必要があります。単相2線式なら往復2本を1本の管にまとめて入れることで、各電線の磁束が相殺され、管の発熱（うず電流）を防げます。よってロが適切です。1回路の電線を別々の管に分けると不平衡となり管が発熱します。（出典: 一般財団法人 電気技術者試験センター 令和元年度下期 第二種電気工事士 筆記試験 問23）
