問題

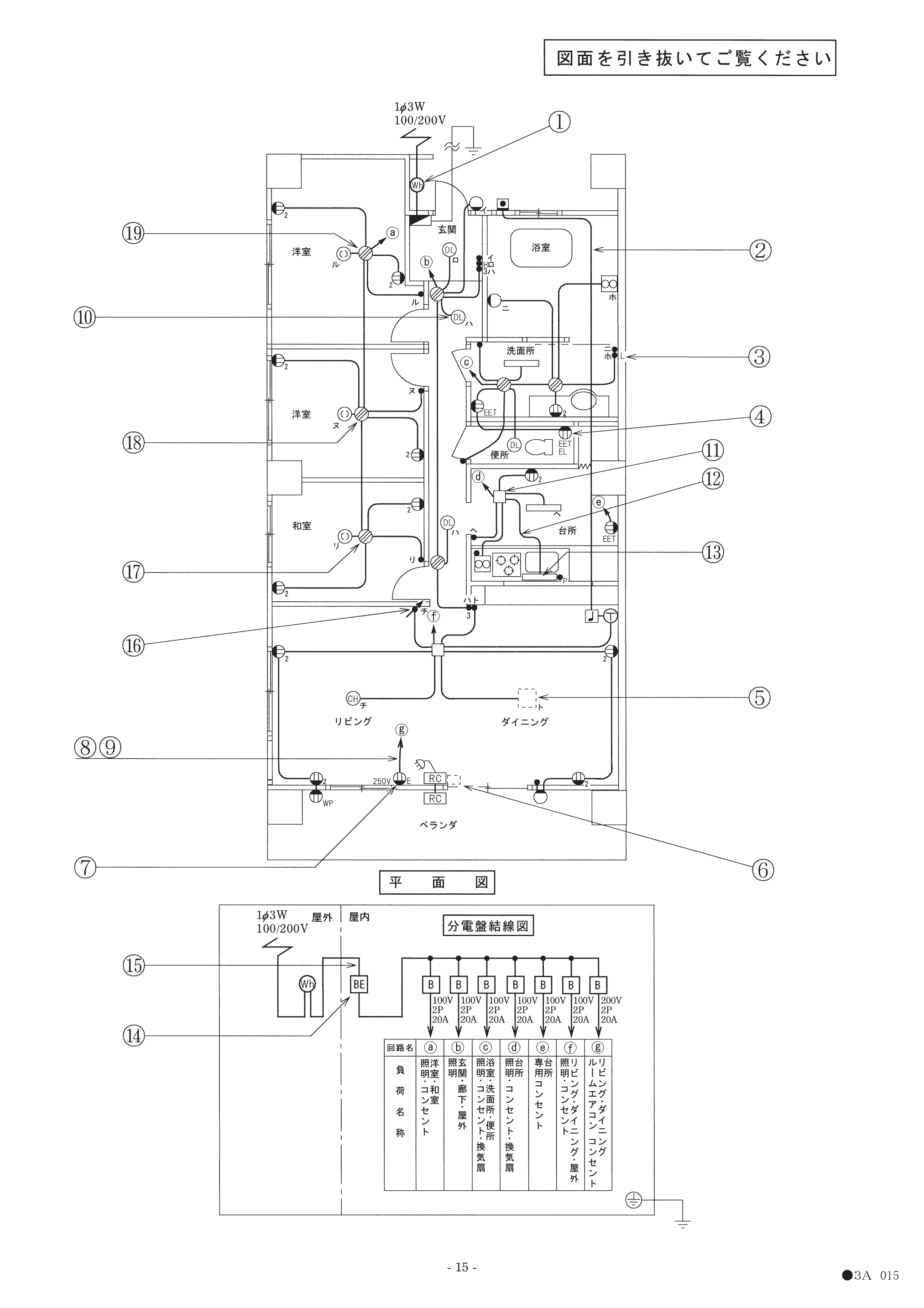

③で示す図記号の器具の種類は。（③は点滅器（スイッチ）の図記号で傍記がある）
選択肢
- 1イ. 位置表示灯を内蔵する点滅器
- 2ロ. 確認表示灯を内蔵する点滅器
- 3ハ. 遅延スイッチ
- 4ニ. 熱線式自動スイッチ
正解
2. ロ. 確認表示灯を内蔵する点滅器
詳しい解説を見る解説を閉じる
解説
③は点滅器に傍記「L」が付された図記号で、確認表示灯を内蔵する点滅器を表します。確認表示灯付（パイロットランプ付）は、負荷が動作（点灯）していることを表示灯の点灯で確認できるスイッチです。位置表示灯（ほたるスイッチ、傍記H）は消灯時にスイッチの位置を示す点が異なります。点滅器の傍記記号から種類を判別する問題です。（出典: 一般財団法人 電気技術者試験センター 令和元年度下期 第二種電気工事士 筆記試験 問33）
