問題

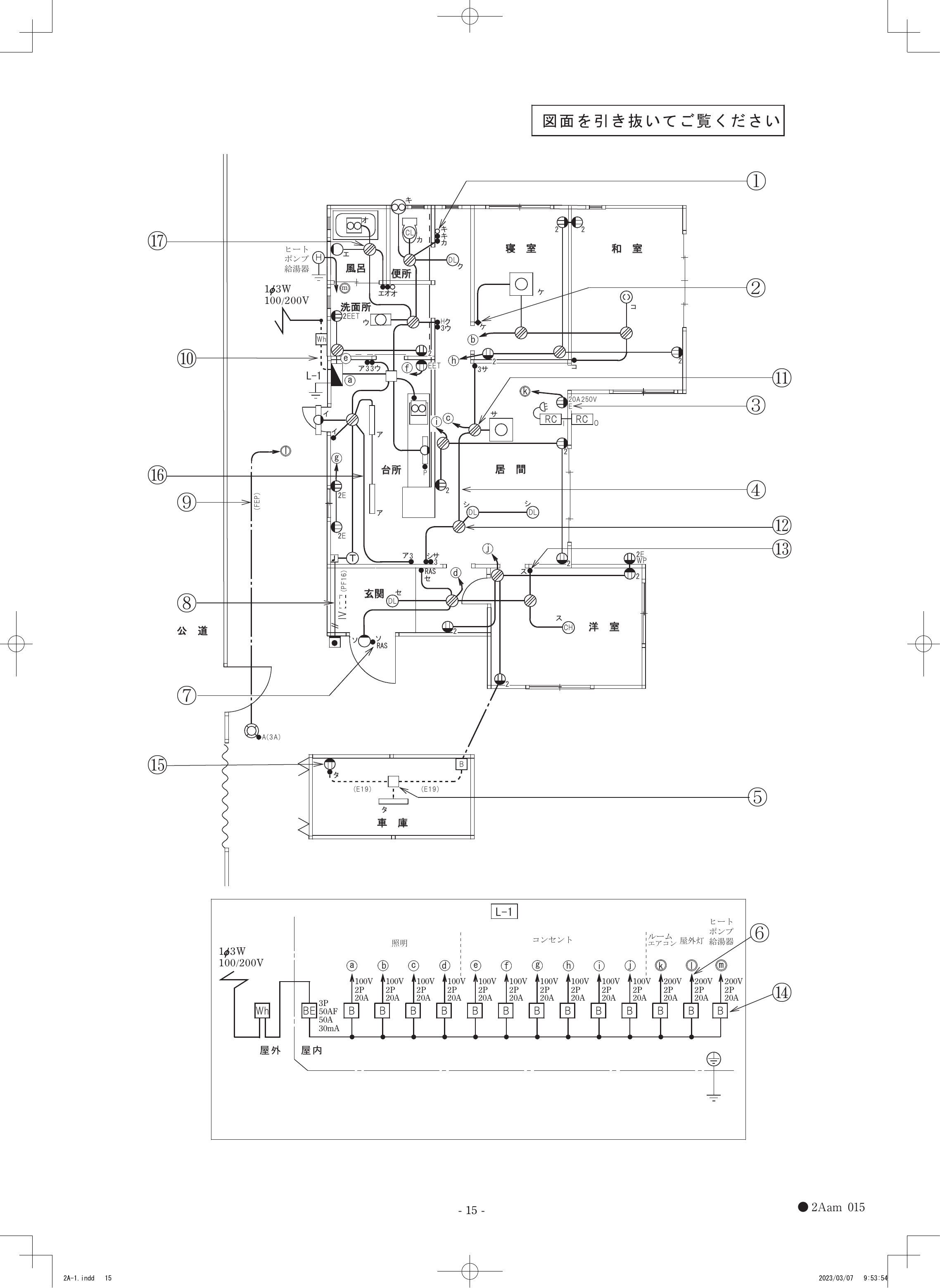

③で示す器具の接地工事における接地抵抗の許容される最大値[Ω]は。
選択肢
- 1イ. 10
- 2ロ. 100
- 3ハ. 300
- 4ニ. 500
正解
4. ニ. 500
詳しい解説を見る解説を閉じる
解説
③は200V回路の接地（D種接地工事）です。配線図の注意書きより漏電遮断器は動作時間0.1秒以内（0.5秒以内）のものが施設されているため、D種接地工事の接地抵抗値は通常の100Ω以下から緩和され、500Ω以下まで許容されます。よって許容される最大値は500Ωとなります。地絡を生じた場合に0.5秒以内に自動遮断する装置がある場合は500Ω以下に緩和されます。（出典: 一般財団法人 電気技術者試験センター 令和5年度上期 第二種電気工事士 学科試験 問33）
