問題

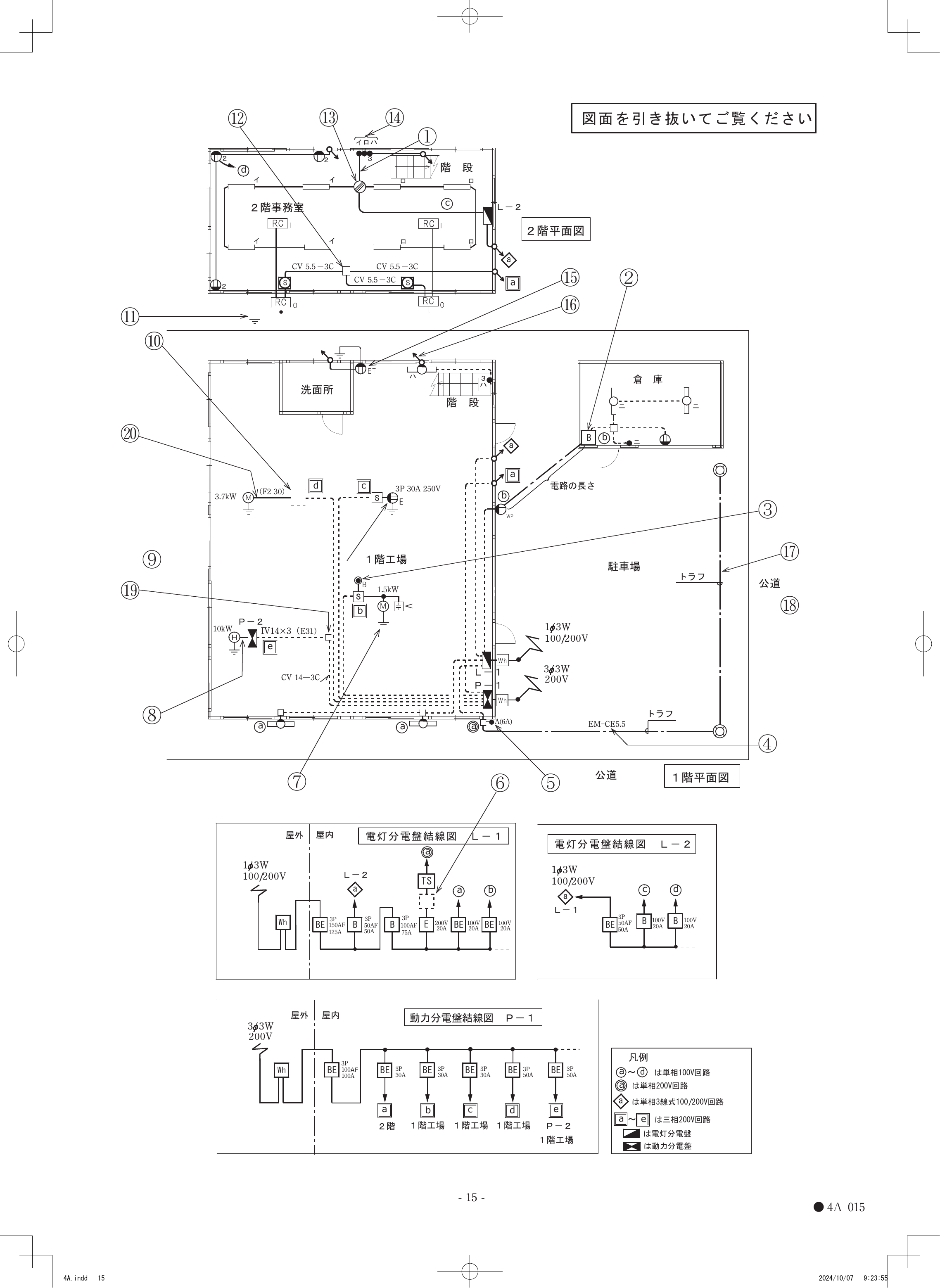

⑪で示す部分の接地抵抗を測定するものは。選択肢には測定器の写真が示されており、イ：絶縁抵抗計、ロ：検相器、ハ：回路計（アナログテスタ）、ニ：補助接地棒付きの接地抵抗計の4つから選ぶ。
選択肢
- 1絶縁抵抗計（指針形メガー）
- 2検相器
- 3回路計（アナログテスタ）
- 4補助接地棒（P・C極）を備えた接地抵抗計（アーステスタ）
正解
4. 補助接地棒（P・C極）を備えた接地抵抗計（アーステスタ）
詳しい解説を見る解説を閉じる
解説
⑪は接地極の接地抵抗を測定する箇所で、測定には接地抵抗計（アーステスタ）を使用します。被測定接地極（E）と、10m・20m離して打ち込む2本の補助接地棒（P極・C極）の3端子で測定するのが特徴です。絶縁抵抗計（イ）は絶縁抵抗測定用、検相器（ロ）は三相の相順測定用、回路計（ハ）は電圧・抵抗測定用で、いずれも接地抵抗は測定できません。（出典: 一般財団法人 電気技術者試験センター 令和6年度下期 第二種電気工事士 学科試験 問41）
