問題

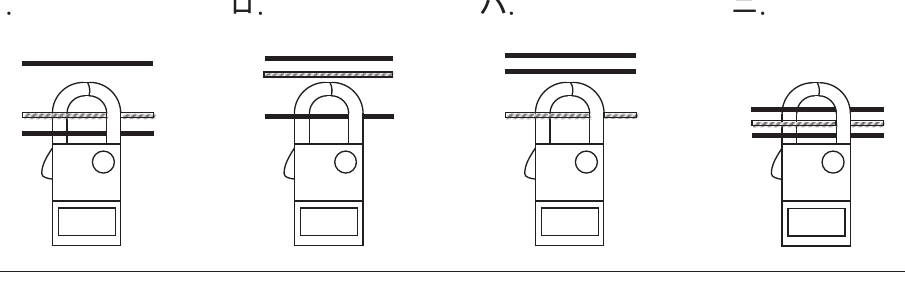

単相3線式回路の漏れ電流の有無を、クランプ形漏れ電流計を用いて測定する場合の測定方法として、正しいものは。ただし、点線は中性線を示す。
選択肢
- 1電圧線（非接地側）1本のみをクランプする。
- 2電圧線2本（非接地側両方）をクランプする。
- 3中性線1本のみをクランプする。
- 4電圧線2本と中性線の3本全てをクランプする。
正解
4. 電圧線2本と中性線の3本全てをクランプする。
詳しい解説を見る解説を閉じる
解説
単相3線式回路では、漏れ電流の測定は電圧線2本と中性線の合計3本を一括してクランプする。すべての電線をクランプすると、健全時は往復電流の合計（ベクトル和）がゼロになり、漏電があるとその差が漏れ電流として測定される。電圧線のみや中性線のみのクランプでは負荷電流を拾ってしまい正しく測定できない。（出典: 一般財団法人 電気技術者試験センター 令和8年度上期 第二種電気工事士 学科試験 問27）
