第二種電気工事士 過去問練習問題 第33問

問題

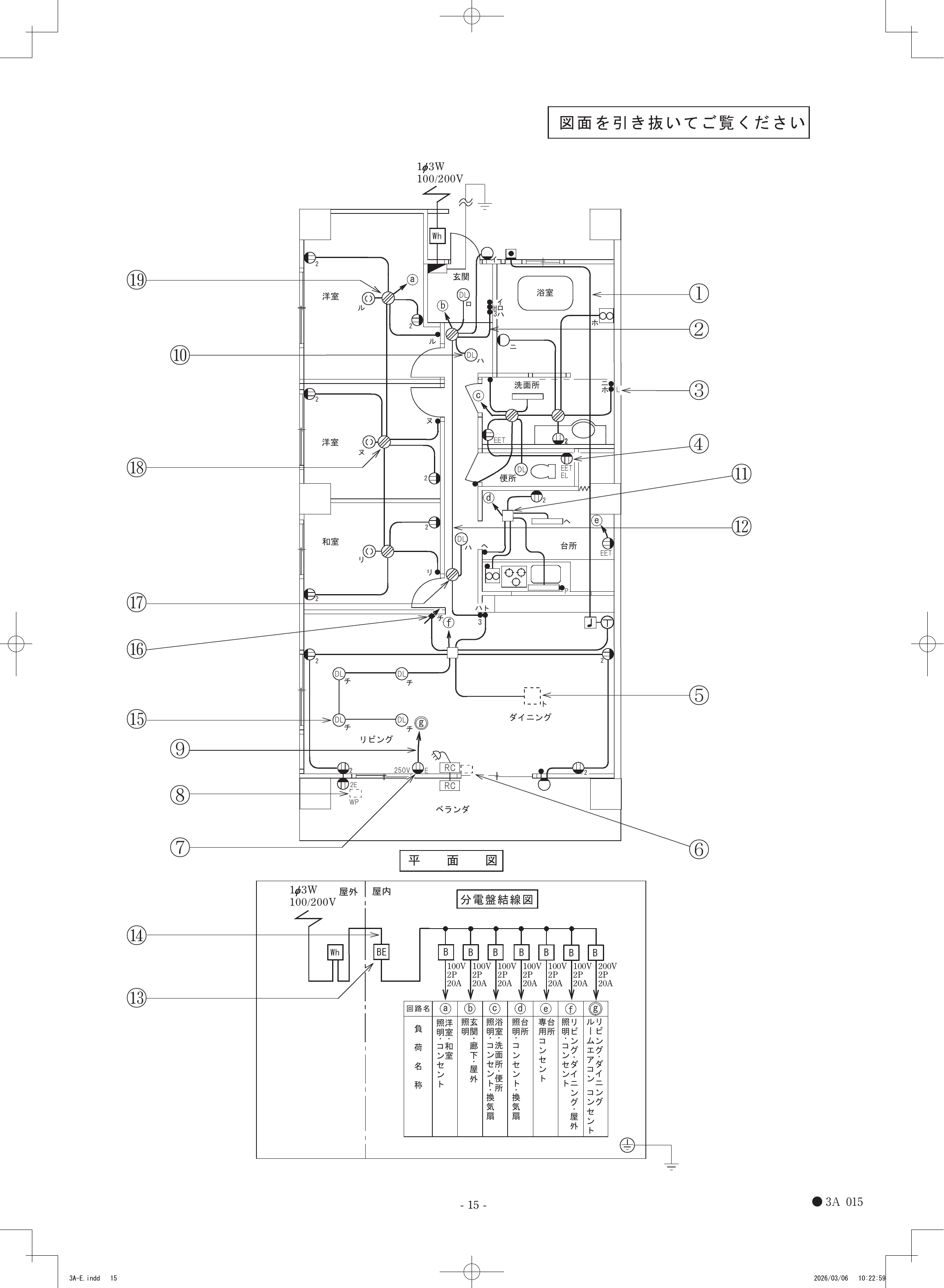

③で示す図記号の器具の種類は。

の図表

選択肢

  1. 1遅延スイッチ
  2. 2熱線式自動スイッチ
  3. 3位置表示灯を内蔵する点滅器
  4. 4確認表示灯を内蔵する点滅器

正解

4. 確認表示灯を内蔵する点滅器

詳しい解説を見る

解説

③は洗面所付近の点滅器の図記号。点滅器の図記号「●」に「H」が併記される場合は確認表示灯(パイロットランプ)を内蔵する点滅器を示す(負荷ONで点灯し、使用状態を確認できる)。「L」併記なら位置表示灯付き(負荷OFFで点灯)。③はニの確認表示灯を内蔵する点滅器。(出典: 一般財団法人 電気技術者試験センター 令和8年度上期 第二種電気工事士 学科試験 問33)
