問題

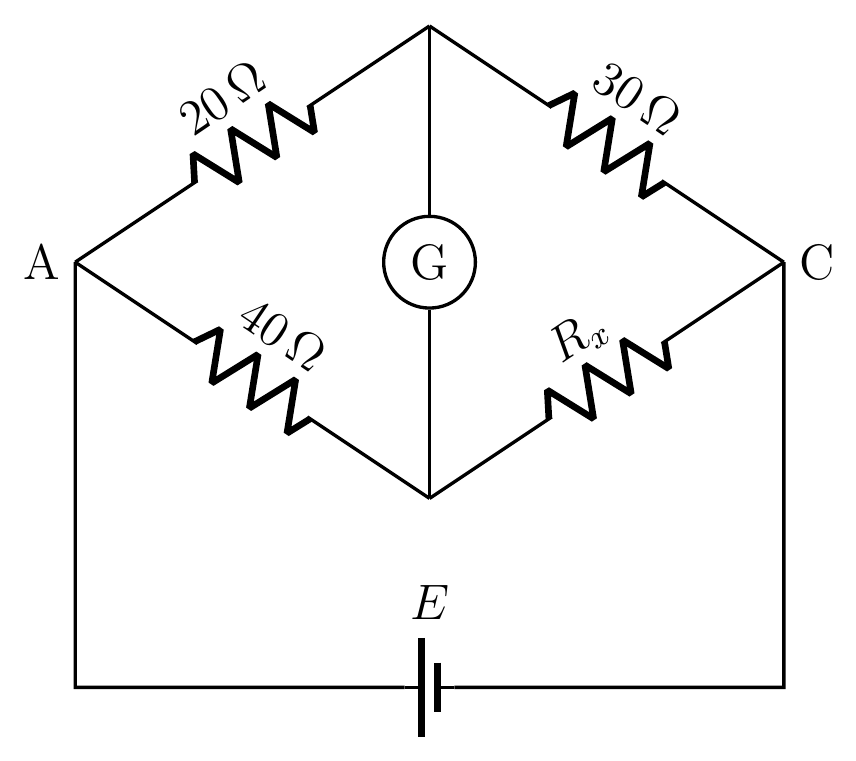

図のようなホイートストンブリッジ回路において、検流計Gに電流が流れない（平衡する）ときの抵抗Rx［Ω］はいくらか。
選択肢
- 130Ω
- 245Ω
- 360Ω
- 480Ω
正解
3. 60Ω
詳しい解説を見る解説を閉じる
解説
ブリッジの平衡条件は「向かい合う抵抗の積が等しい」こと。20×Rx=30×40 より Rx=(30×40)÷20=60Ω となる。比で表すと 20:30=40:Rx も同値である。平衡時は検流計に電流が流れず、この状態を利用して未知抵抗を精密に求められるのがブリッジ回路の特徴である。
