問題
写真に示す器具の用途として、正しいものはどれか。
選択肢
- 1電線の圧着
- 2絶縁抵抗の測定
- 3金属管の曲げ
- 4電動機の開閉と過負荷保護
正解
4. 電動機の開閉と過負荷保護
詳しい解説を見る解説を閉じる
解説

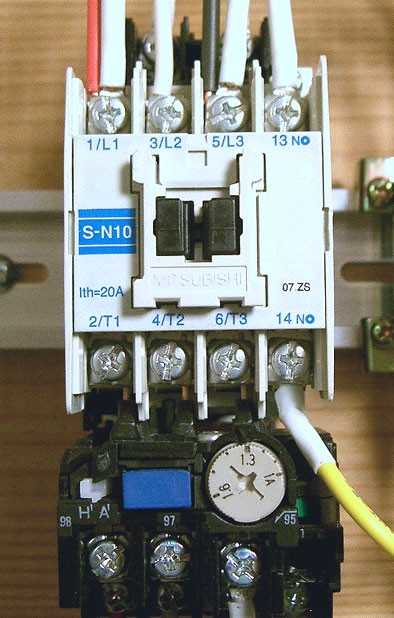

写真は電磁開閉器で、電磁接触器とサーマルリレー（熱動形過負荷継電器）を組み合わせたもの。電動機の運転・停止（開閉）と過負荷保護を行う。過負荷時はサーマルリレーが動作してコイル回路を切り、電動機を保護する。（写真: Snp, CC BY-SA 3.0, Wikimedia Commons）
