問題

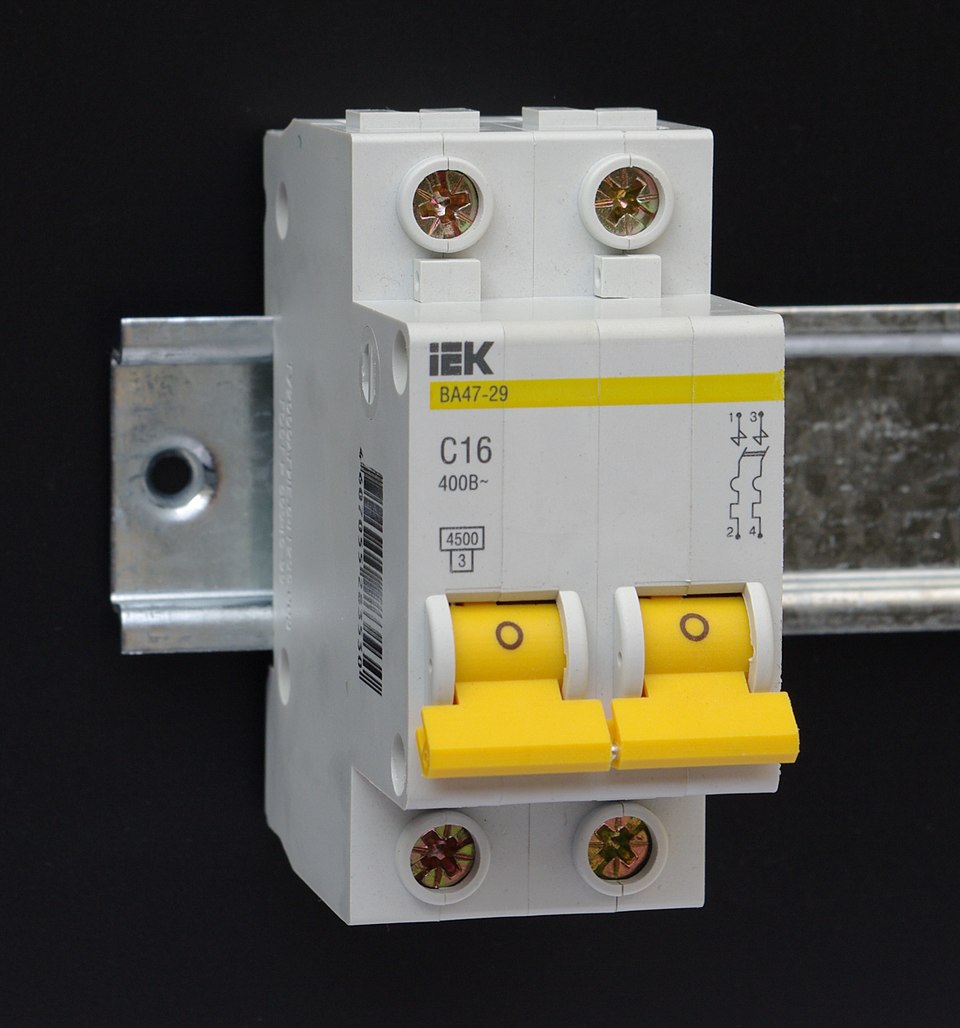

写真に示す器具の用途として、正しいものはどれか。
選択肢
- 1力率を改善する
- 2過負荷・短絡から電路を保護し電流を遮断する
- 3電圧を変圧する
- 4漏電（地絡）を専用に検出する
正解
2. 過負荷・短絡から電路を保護し電流を遮断する
詳しい解説を見る解説を閉じる
解説
写真は配線用遮断器（MCB）で、分電盤に取り付け、過負荷や短絡などの過電流が流れたとき電路を自動的に遮断して電線・機器を保護する。漏電（地絡）の検出を主目的とするのは漏電遮断器であり、両者は区別する。（写真: Kae, CC BY-SA 3.0, Wikimedia Commons）
