問題

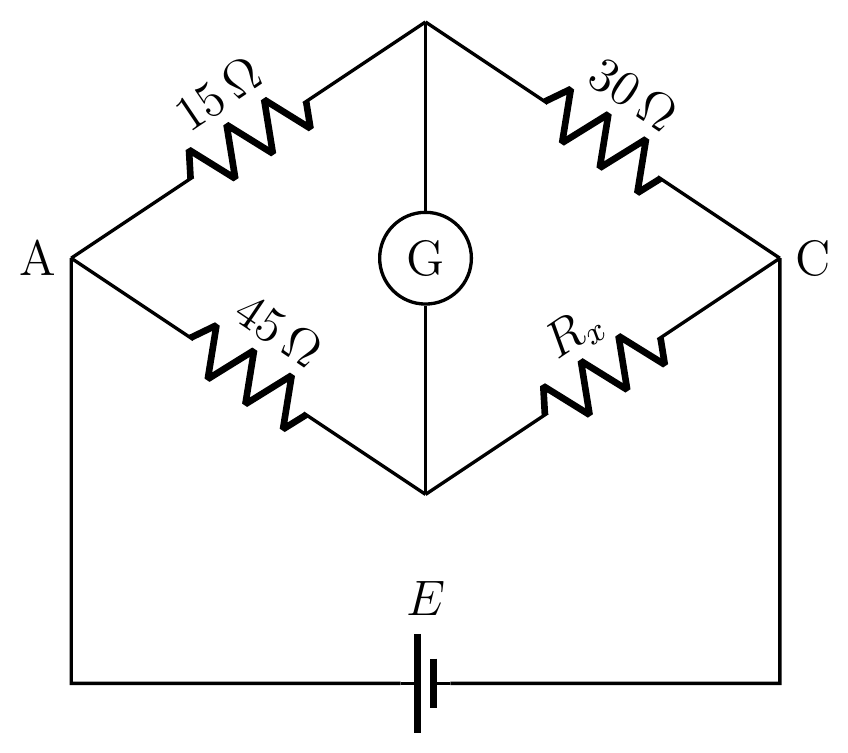

図のようなホイートストンブリッジ回路が平衡し、検流計Gに電流が流れないときの抵抗Rx［Ω］はいくらか。
選択肢
- 122.5Ω
- 245Ω
- 3180Ω
- 490Ω
正解
4. 90Ω
詳しい解説を見る解説を閉じる
解説
平衡条件は向かい合う抵抗の積が等しいこと。15×Rx=30×45 より Rx=(30×45)÷15=90Ω。
