問題

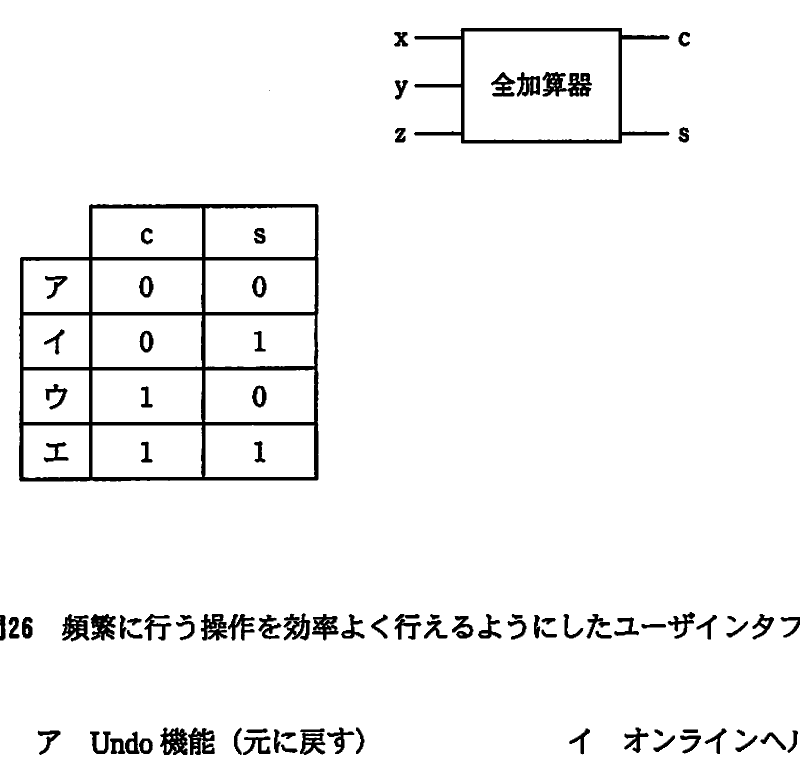

図は全加算器を表す論理回路である。図中の x に 1,y に 0,z に 1 を入力したとき,出力となる c(けた上げ数),s(和)の値はどれか。

選択肢
- 1c=0,s=0
- 2c=0,s=1
- 3c=1,s=0
- 4c=1,s=1
正解
3. c=1,s=0
詳しい解説を見る解説を閉じる
解説
全加算器は 3 入力 x,y,z の和を 2 進で表し、けた上げ c と和 s を出力する。x=1,y=0,z=1 の合計は 1+0+1=2(2 進で 10)なので、けた上げ c=1、和 s=0 となる。よってウが正しい。(出典: 平成21年度 秋期 基本情報技術者試験 午前 問25)
