問題

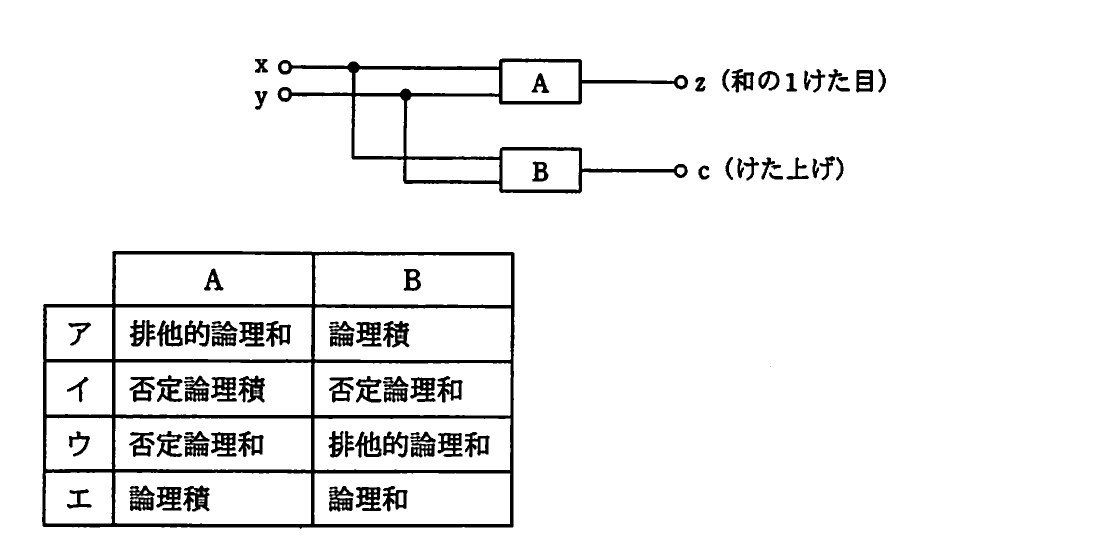

図に示す 1 けたの 2 進数 x と y を加算し、z(和の 1 けた目)及び c(けた上げ)を出力する半加算器において、A と B の素子の組合せとして、適切なものはどれか。

選択肢
- 1A:排他的論理和、B:論理積
- 2A:否定論理積、B:否定論理和
- 3A:否定論理和、B:排他的論理和
- 4A:論理積、B:論理和
正解
1. A:排他的論理和、B:論理積
詳しい解説を見る解説を閉じる
解説
半加算器の和 z は x と y が異なるときだけ 1 になるので排他的論理和(XOR)、けた上げ c は x と y が両方 1 のときだけ 1 になるので論理積(AND)で実現する。よって A=排他的論理和、B=論理積の「ア」が正しい。(出典: 平成21年度 春期 基本情報技術者試験 午前 問25)
