問題

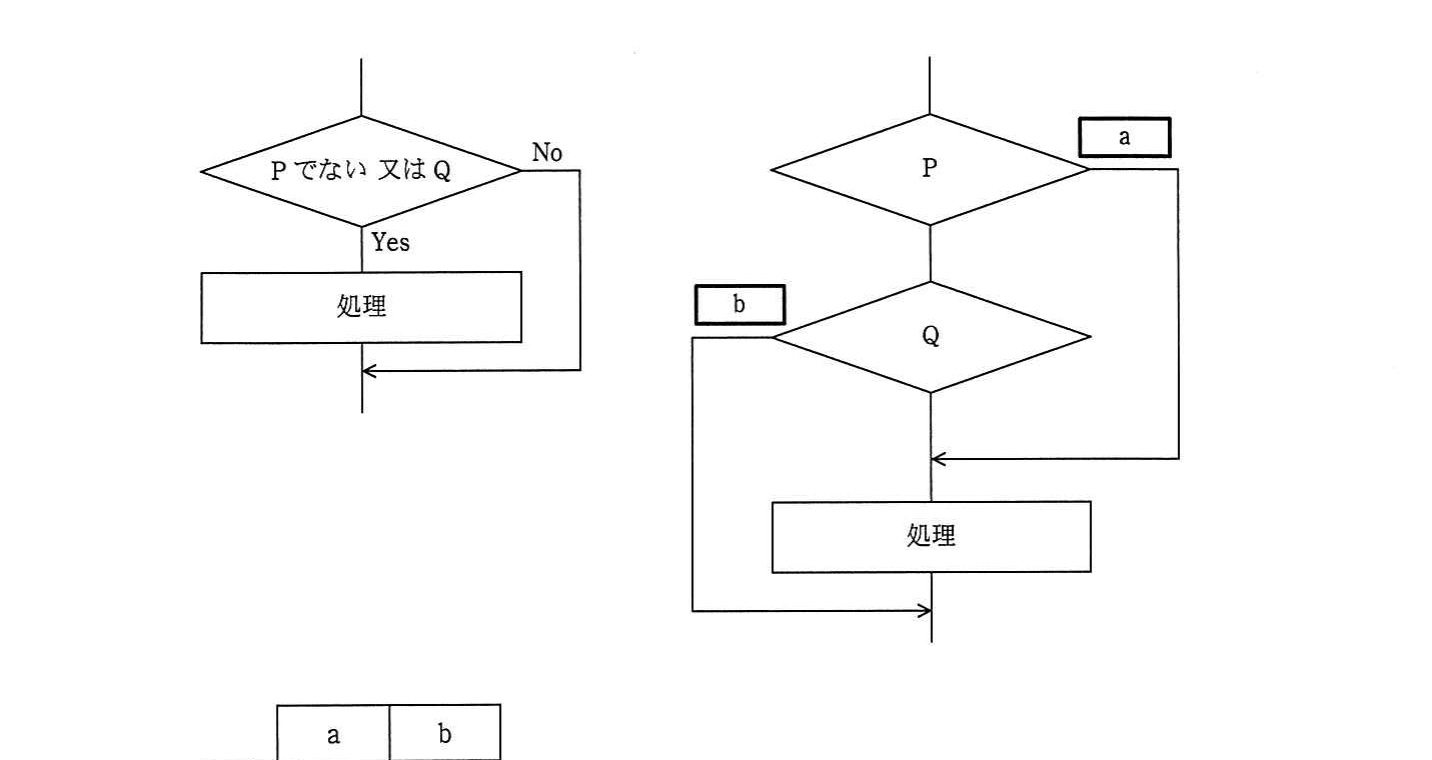

右の流れ図が左の流れ図と同じ動作をするために、a、b に入る Yes と No の組合せはどれか。
選択肢
- 1a：No、b：No
- 2a：No、b：Yes
- 3a：Yes、b：No
- 4a：Yes、b：Yes
正解
1. a：No、b：No
詳しい解説を見る解説を閉じる
解説
左の流れ図は判定「P でない 又は Q」(¬P∨Q) が Yes のとき処理を実行し、No のとき処理を飛ばす。すなわち処理を実行しない条件は、ド・モルガンの法則により ¬(¬P∨Q)＝P∧¬Q（P が真かつ Q が偽）のときである。右の流れ図でこの動作（P が真かつ Q が偽のときだけ処理を飛ばす）を再現するには、P の判定で真のときに a 側へ進ませず、Q の判定で偽のときに処理を飛ばすよう、a・b ともに No とすればよい。（出典: 平成25年度 秋期 基本情報技術者試験 午前 問8）
