問題

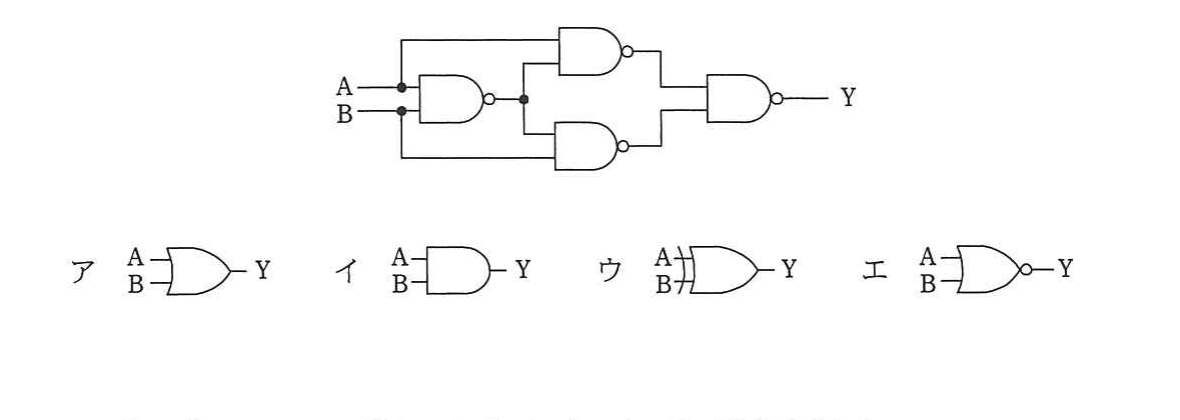

図の論理回路と等価な回路はどれか。
選択肢
- 1（ア）の回路
- 2（イ）の回路
- 3（ウ）の回路
- 4（エ）の回路
正解
3. （ウ）の回路
詳しい解説を見る解説を閉じる
解説
図の回路を論理式に展開して簡単化し、選択肢の各回路の論理式と比較する。入力 A、B に対する出力 Y の真理値表が一致する回路を選ぶと、選択肢ウの回路が元の回路と等価になる（ウ）。（出典: 平成25年度 春期 基本情報技術者試験 午前 問24）
