問題

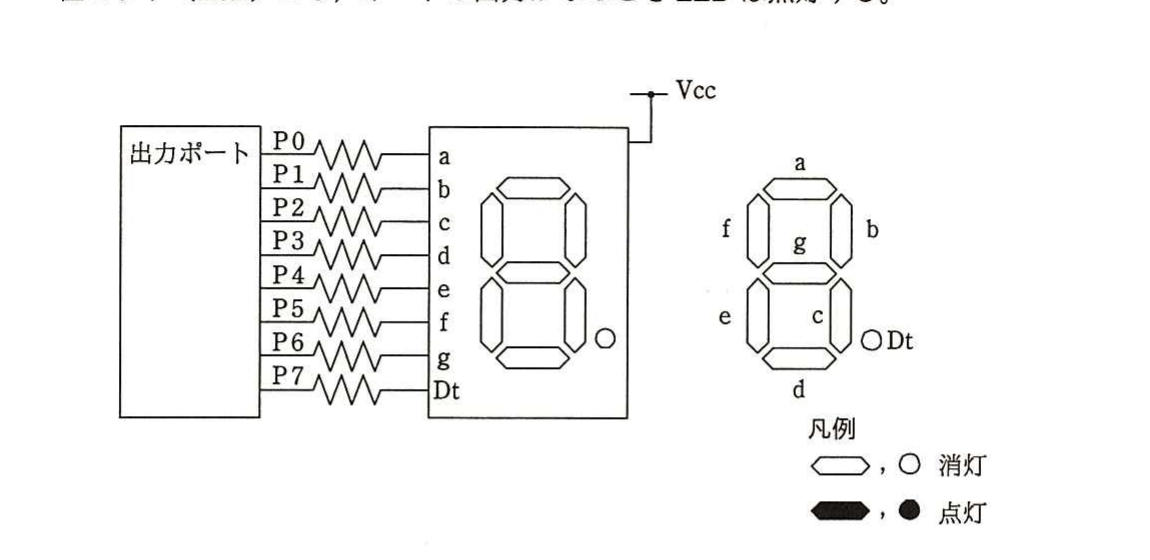

アノードコモン型7セグメント LED の点灯回路で、出力ポートに16進数で92を出力したときの表示状態はどれか。ここで、P7 を最上位ビット（MSB）、P0 を最下位ビット（LSB）とし、ポートの出力が0のとき LED は点灯する。
選択肢
- 1ア
- 2イ
- 3ウ
- 4エ
正解
3. ウ
詳しい解説を見る解説を閉じる
解説
16進数92は2進数で10010010。アノードコモン型で出力0のセグメントが点灯するので、ビットが0の位置（P6,P5,P3,P2,P0 に対応するセグメント）が点灯する。各ビットとセグメントの対応に従って点灯セグメントを判定すると、選択肢ウの表示状態になる。（出典: 平成28年度 秋期 基本情報技術者試験 午前 問21）
