基本情報技術者 過去問練習問題 第22問

問題

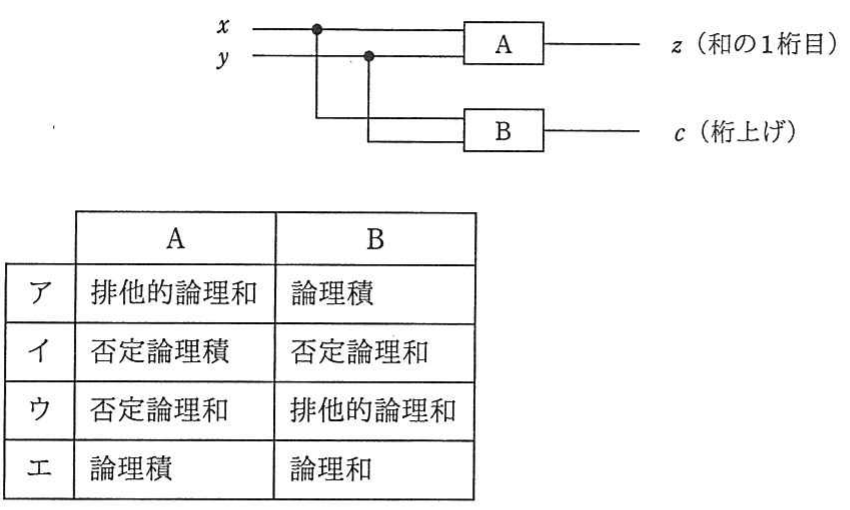

図に示す,1 桁の 2 進数 x と y を加算して,z(和の 1 桁目)及び c(桁上げ)を出力する半加算器において,A と B の素子の組合せとして,適切なものはどれか。

の図表

選択肢

  1. 1A:排他的論理和 / B:論理積
  2. 2A:否定論理積 / B:否定論理和
  3. 3A:否定論理和 / B:排他的論理和
  4. 4A:論理積 / B:論理和

正解

1. A:排他的論理和 / B:論理積

詳しい解説を見る

解説

半加算器では和 z=x XOR y、桁上げ c=x AND y で表される。図で A は z を出力するので排他的論理和(XOR)、B は c を出力するので論理積(AND)が入る。よって A=排他的論理和、B=論理積の組合せが正しい。(出典: 平成29年度 春期 基本情報技術者試験 午前 問22)
