問題

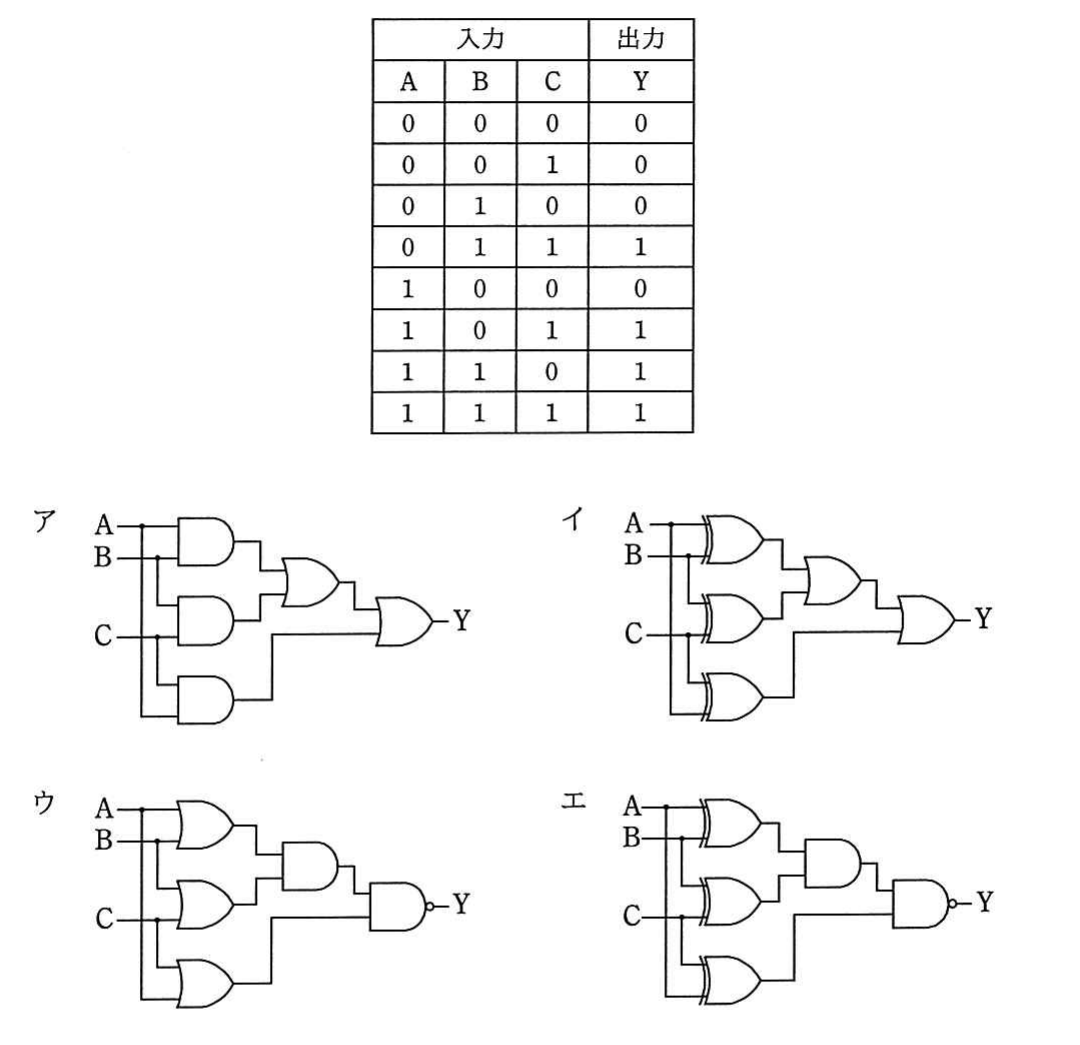

真理値表に示す3入力多数決回路はどれか。
選択肢
- 1（解答群アの論理回路）
- 2（解答群イの論理回路）
- 3（解答群ウの論理回路）
- 4（解答群エの論理回路）
正解
1. （解答群アの論理回路）
詳しい解説を見る解説を閉じる
解説
3入力多数決回路の出力Yは，A・B・Cのうち2つ以上が1のとき1となる。これは Y = A・B + B・C + A・C と表せ，3つのANDゲートで各2入力の積をとり，それらをORゲートでまとめた論理積和形の回路となる。アはAND-ORの積和形でこの式に一致する。よってアが正しい。（出典: 平成30年度 春期 基本情報技術者試験 午前 問23）
