基本情報技術者 過去問｜練習問題 第22問

解説

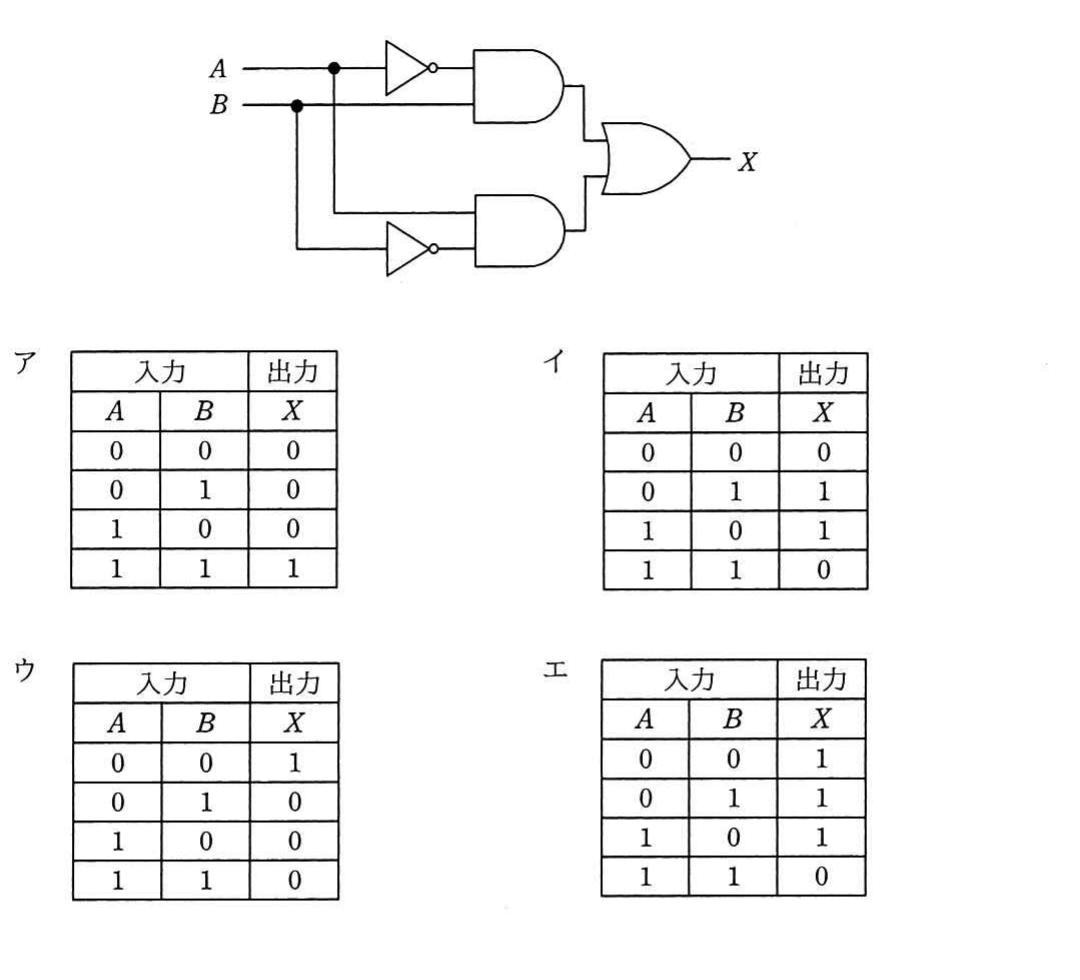

回路は、上側で A を NOT して B と AND（NOT A AND B）、下側で B を NOT して A と AND（A AND NOT B）をとり、その二つを OR で結合しています。すなわち X ＝（NOT A・B）＋（A・NOT B）で、これは排他的論理和 A XOR B に相当します。真理値表は A＝B のとき出力 0、A≠B のとき出力 1 となるので、(0,0)→0、(0,1)→1、(1,0)→1、(1,1)→0 です。これに一致するのはイで、イが正解です。（出典: 令和元年度 秋期 基本情報技術者試験 午前 問22）
