問題

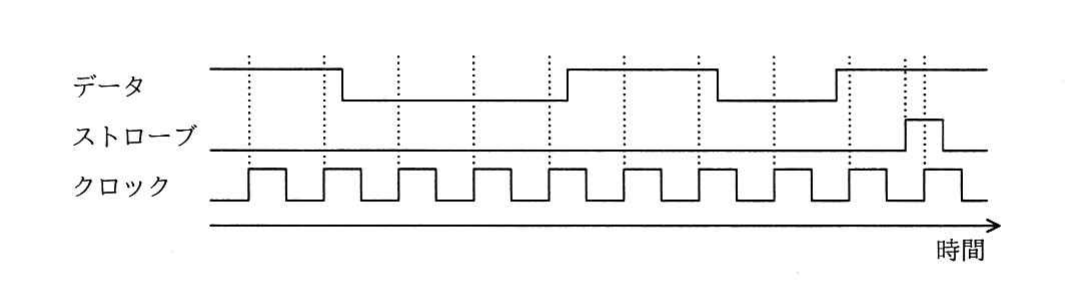

クロックの立上りエッジで、8 ビットのシリアル入力パラレル出力シフトレジスタの内容を上位方向へシフトすると同時に正論理のデータをレジスタの最下位ビットに取り込む。また、ストローブの立上りエッジで値を確定する。各信号の波形を観測した結果が図のとおりであるとき、確定後のシフトレジスタの値はどれか。ここで、数値は 16 進数で表記している。
選択肢
- 163
- 28D
- 3B1
- 4C6
正解
2. 8D
詳しい解説を見る解説を閉じる
解説
クロックの立上りごとに、その時点のデータ信号の値（1＝High、0＝Low）を最下位ビットに取り込みながら上位へシフトしていきます。図の波形でクロックの各立上りに対応するデータの値を時系列に読み取ると、取り込まれたビット列ができます。最初に入ったビットが最も上位へ押し上げられるので、取り込んだ順に上位から並べた 8 ビットがストローブで確定する値になります。図の波形から確定値は 2 進数 10001101、すなわち 16 進数 8D となり、イが正解です。（出典: 令和元年度 秋期 基本情報技術者試験 午前 問21）
