問題

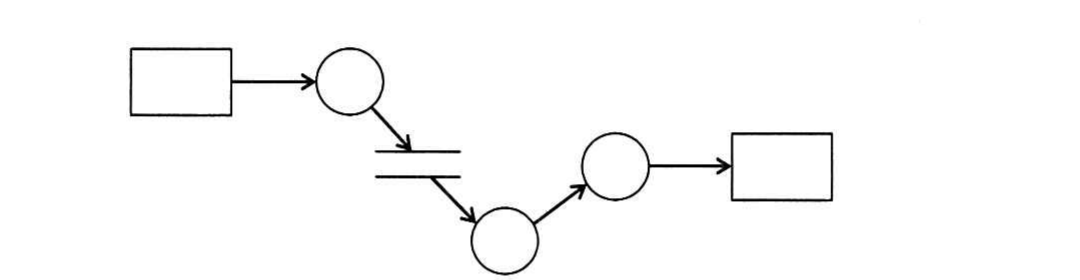

図は、構造化分析法で用いられる DFD の例である。図中の "○" が表しているものはどれか。
選択肢
- 1アクティビティ
- 2データストア
- 3データフロー
- 4プロセス
正解
4. プロセス
詳しい解説を見る解説を閉じる
解説
DFD（Data Flow Diagram、データフロー図）は構造化分析でデータの流れと処理を表現する図で、四つの基本記号を用いる。"○"（円）はデータに対して行う処理＝プロセス（機能）を表す。よって「エ」が正しい。なお、二本の平行線（＝）はデータを蓄積するデータストア（イ）、矢印はデータの流れを示すデータフロー（ウ）、長方形（□）はデータの発生源や行き先である外部実体（源泉／吸収）を表す。アのアクティビティはUMLのアクティビティ図などで用いる概念でDFDの記号ではない。（出典: 令和元年度 秋期 基本情報技術者試験 午前 問45）
