応用情報技術者 過去問｜ワンチップマイコンにおける内部クロック発生器のブ… 2014年度 第23問

問題

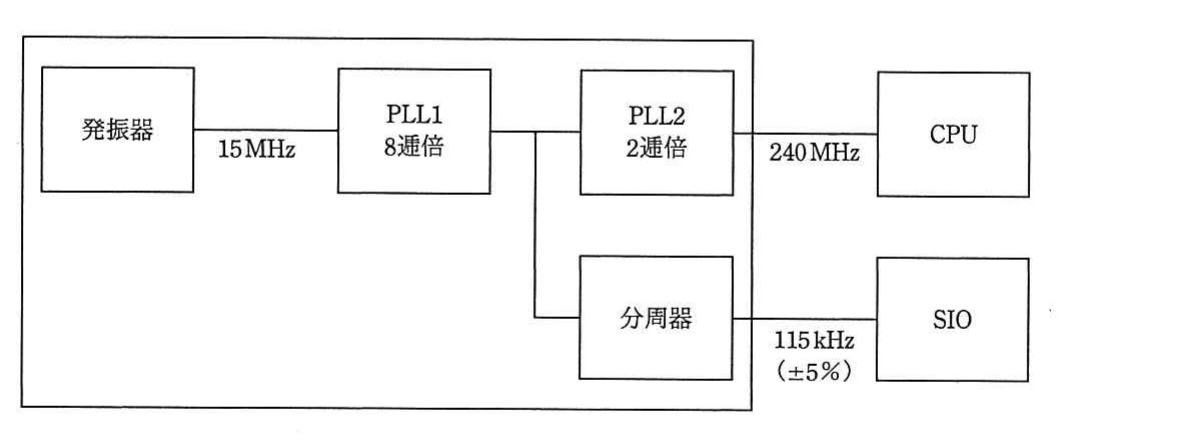

ワンチップマイコンにおける内部クロック発生器のブロック図を示す。15MHzの発振器と、内部のPLL1、PLL2及び分周器の組合せでCPUに240MHz、シリアル通信（SIO）に115kHzのクロック信号を供給する場合の分周器の値は幾らか。ここで、シリアル通信のクロック精度は±5%以内に収まればよいものとする。
の図表

選択肢

  1. 11/2⁴
  2. 21/2⁶
  3. 31/2⁸
  4. 41/2¹⁰

正解

4. 1/2¹⁰

詳しい解説を見る

解説

図ではPLL1の出力（15MHz×8＝120MHz）が分岐し、一方はPLL2へ、もう一方は分周器を経てSIOへ供給される。分周器の入力120MHzを1/2¹⁰（÷1024）すると約117.2kHzとなり、目標115kHzとの誤差は約1.9%で±5%以内に収まる。よって分周器の値は1/2¹⁰が適切である。（出典: 平成26年度 春期 応用情報技術者試験 午前 問23）
