問題

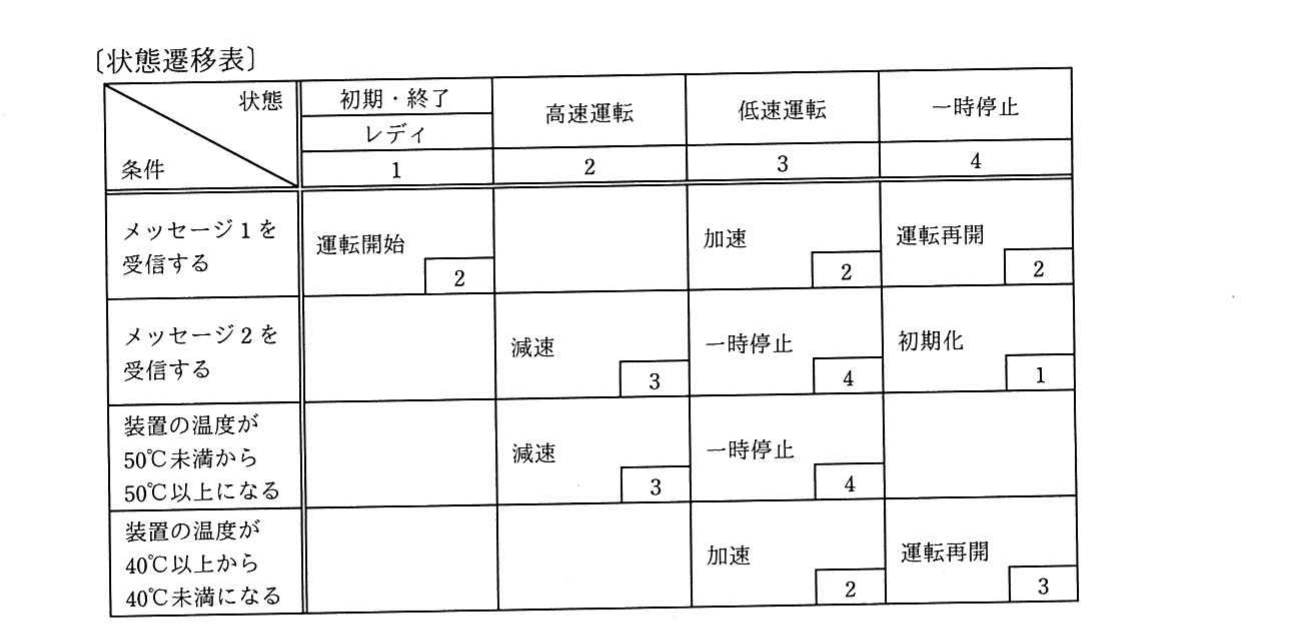

状態遷移表のとおりに動作し、運転状況に応じて装置の温度が上下するシステムがある。システムの状態が "レディ" のとき、①〜⑥の順にイベントが発生すると、最後の状態はどれになるか。ここで、状態遷移表の空欄は状態が変化しないことを表す。〔発生するイベント〕① メッセージ1を受信する。② メッセージ1を受信する。③ 装置の温度が50℃以上になる。④ メッセージ2を受信する。⑤ 装置の温度が40℃未満になる。⑥ メッセージ2を受信する。
選択肢
- 1レディ
- 2高速運転
- 3低速運転
- 4一時停止
正解
4. 一時停止
詳しい解説を見る解説を閉じる
解説
状態遷移表に従い、レディ→（①メッセージ1）高速運転→（②メッセージ1）変化なしで高速運転→（③温度50℃以上）低速運転→（④メッセージ2）一時停止→（⑤温度40℃未満）低速運転→（⑥メッセージ2）一時停止、とたどると最後は一時停止となる。よってエが正しい。（出典: 令和3年度 春期 応用情報技術者試験 午前 問47）
