問題

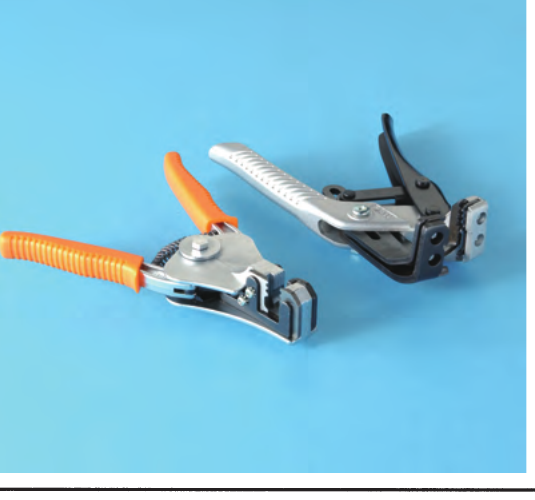

写真に示す工具の用途は。（刃の付いたペンチ状でケーブルの外装をはぎ取る形状の工具）
選択肢
- 1イ. VVRケーブルの外装や絶縁被覆をはぎ取るのに用いる。
- 2ロ. CVケーブル(低圧用)の外装や絶縁被覆をはぎ取るのに用いる。
- 3ハ. VVFケーブルの外装や絶縁被覆をはぎ取るのに用いる。
- 4ニ. VFFコード(ビニル平形コード)の絶縁被覆をはぎ取るのに用いる。
正解
3. ハ. VVFケーブルの外装や絶縁被覆をはぎ取るのに用いる。
詳しい解説を見る解説を閉じる
解説
写真はVVFケーブル（ビニル絶縁ビニルシースケーブル平形）の外装シースや絶縁被覆をはぎ取るためのケーブルストリッパ（VVFストリッパ）です。平形のVVFケーブルに合わせた刃の形状をしており、シースと絶縁被覆を一度にはぎ取れます。したがって「VVFケーブルの外装や絶縁被覆をはぎ取る」（ハ）が正しい用途です。工具の外観から用途を判別する問題です。（出典: 一般財団法人 電気技術者試験センター 平成23年度上期 第二種電気工事士 筆記試験 問17）
