問題

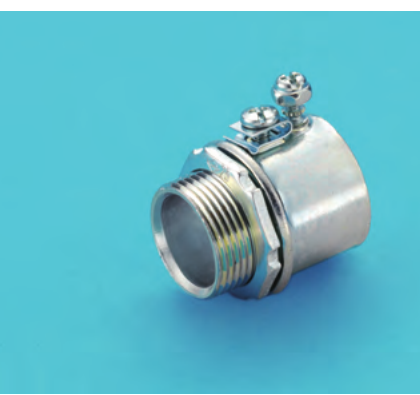

写真に示す材料の用途は。（一端がねじ切りされた管端用の金属製コネクタ）
選択肢
- 1ねじなし電線管相互を接続するのに用いる。
- 2薄鋼電線管相互を接続するのに用いる。
- 3厚鋼電線管相互を接続するのに用いる。
- 4ねじなし電線管と金属製アウトレットボックスを接続するのに用いる。
正解
4. ねじなし電線管と金属製アウトレットボックスを接続するのに用いる。
詳しい解説を見る解説を閉じる
解説
写真はねじなし電線管をボックスに接続するためのねじなしボックスコネクタです。一端がねじ切りされており、その部分でアウトレットボックスに固定し、もう一端でねじなし電線管を止めねじで接続します。したがって「ねじなし電線管と金属製アウトレットボックスを接続する」（ニ）が正しい用途です。材料の外観から用途を判別する問題です。（出典: 一般財団法人 電気技術者試験センター 平成23年度上期 第二種電気工事士 筆記試験 問16）
