問題

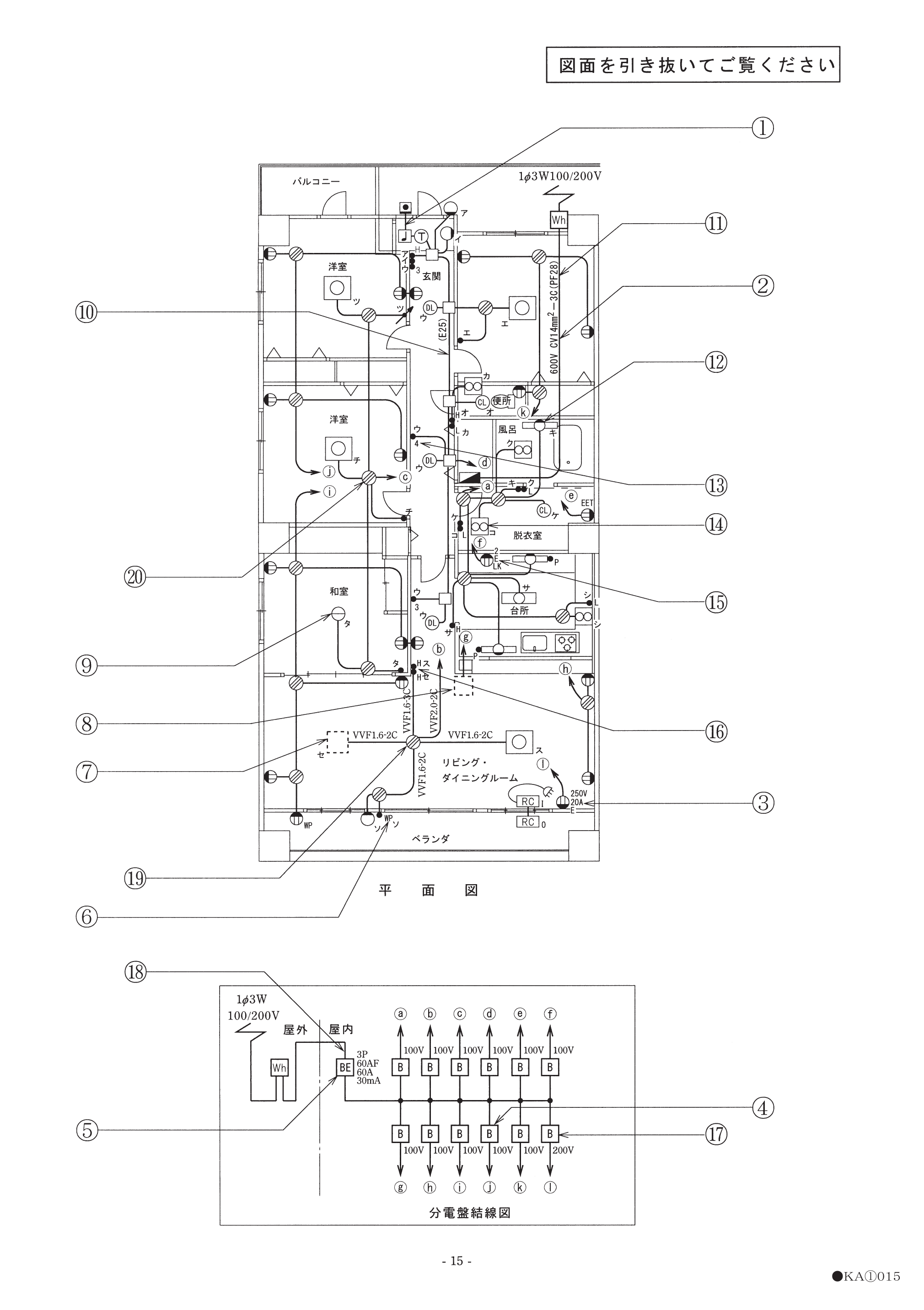

②で示す低圧ケーブルの名称は。
選択肢
- 1イ. 600Vビニル絶縁ビニルシースケーブル丸形
- 2ロ. 600V架橋ポリエチレン絶縁ビニルシースケーブル
- 3ハ. 600Vゴム絶縁クロロプレンシースケーブル
- 4ニ. 600Vポリエチレン絶縁ビニルシースケーブル
正解
2. ロ. 600V架橋ポリエチレン絶縁ビニルシースケーブル
詳しい解説を見る解説を閉じる
解説
②の図記号CVは600V架橋ポリエチレン絶縁ビニルシースケーブル（ロ）を表します。CVは絶縁体に架橋ポリエチレン、シースにビニルを用いたケーブルで、許容温度が高く広く使われています。VVR（ビニル絶縁ビニルシース丸形）やRN（ゴム絶縁クロロプレンシース）とは図記号が異なります。ケーブルの記号と名称の対応を問う問題です。（出典: 一般財団法人 電気技術者試験センター 平成23年度上期 第二種電気工事士 筆記試験 問32）
