問題

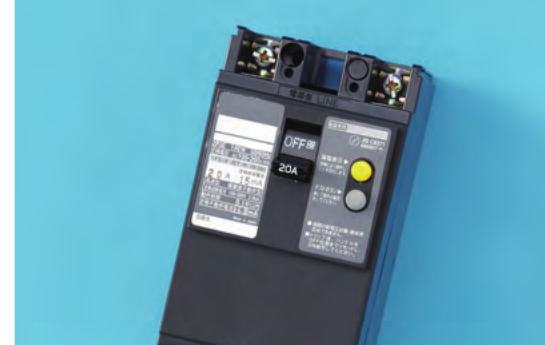

写真に示す器具の名称は。（黒い箱型でテストボタンが付いた、上下に端子があるブレーカー）
選択肢
- 1イ. 配線用遮断器
- 2ロ. 漏電遮断器
- 3ハ. 電磁接触器
- 4ニ. 漏電警報器
正解
2. ロ. 漏電遮断器
詳しい解説を見る解説を閉じる
解説
写真の器具には漏電を試験するためのテストボタンが付いており、これは漏電遮断器（ロ）の特徴です。漏電遮断器は地絡（漏電）電流を検出して回路を遮断する器具で、テストボタンで動作確認ができます。テストボタンの有無が配線用遮断器との外観上の見分けポイントです。器具の外観から名称を判別する問題です。（出典: 一般財団法人 電気技術者試験センター 平成23年度上期 第二種電気工事士 筆記試験 問15）
