問題

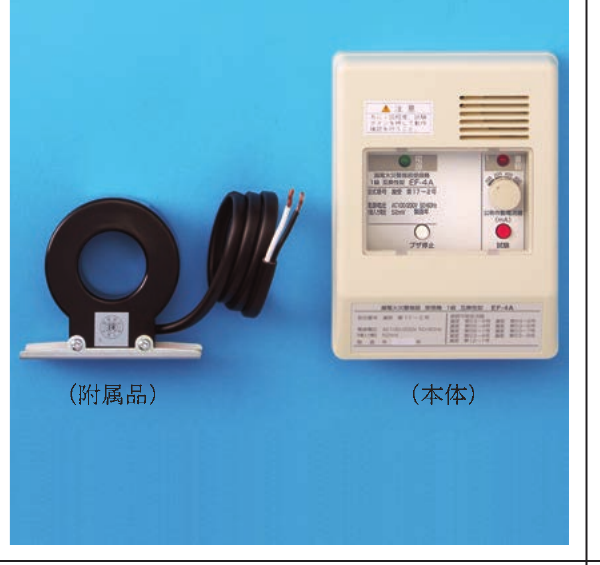

写真に示す器具（附属品の零相変流器と本体から構成される機器）の用途は。
選択肢
- 1イ. 地絡電流を検出し、回路を遮断するのに用いる。
- 2ロ. 過電圧を検出し、回路を遮断するのに用いる。
- 3ハ. 地絡電流を検出し、警報を発するのに用いる。
- 4ニ. 過電流を検出し、警報を発するのに用いる。
正解
3. ハ. 地絡電流を検出し、警報を発するのに用いる。
詳しい解説を見る解説を閉じる
解説
写真の器具は漏電警報器で、附属品の零相変流器（ZCT）で地絡（漏電）電流を検出し、本体で警報を発します。回路を遮断する機能はないため、地絡電流を検出して「警報を発する」ハが正しい用途です。地絡電流を検出して回路を遮断するのは漏電遮断器（イ）であり、警報のみを行う漏電警報器とは区別されます。機器の構造と用途を問う写真鑑別問題です。（出典: 一般財団法人 電気技術者試験センター 平成24年度下期 第二種電気工事士 筆記試験 問17）
