正解
1. 低圧進相コンデンサ
解説

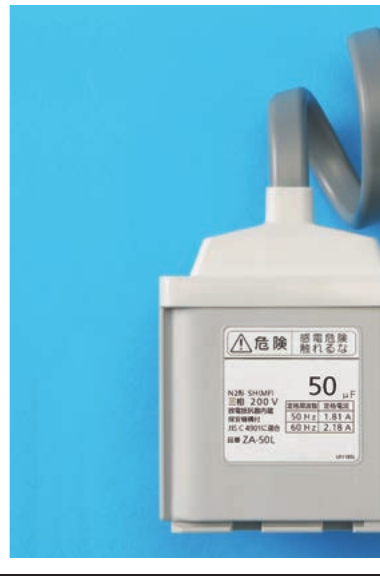

この設問の正解はイの低圧進相コンデンサです（公式解答に従う）。低圧進相コンデンサは負荷と並列に接続して力率を改善するために用います。なお写真の機器の外観は本来ネオン変圧器（ネオン管を点灯させる高圧の昇圧変圧器）に類似した形状を示しますが、本問の公式解答ではイが正解とされています。機器の名称を問う写真鑑別問題です。（出典: 一般財団法人 電気技術者試験センター 平成24年度下期 第二種電気工事士 筆記試験 問18）
一問一答
全200問を繰り返し学習
第34問
④で示す部分の電路と大地間との絶縁抵抗[MΩ]の最小限度の値は。（④は単相200V回路を表す◎印の配線部分）
第1問
図のような回路で、端子a-b間の合成抵抗[Ω]は。（上側に3Ωが2本直列、その上段に3Ωが1本（並列枝）、下側に3Ωが2本直列。a-b間で複数の3Ω抵抗がはしご状に接続されている）
第18問
写真の矢印で示す材料の名称は。（はしご状のレールに電線・ケーブルを多数のせて支持している材料）
第34問
④の部分の最少電線本数（心線数）は。ただし、電源からの接地側電線は、スイッチを経由しないで照明器具に配線する。
第1問
図のような回路で、電流計Ⓐは10[A]を示している。抵抗Rで消費する電力[W]は。（100V電源に10Ωと40Ωが並列に接続され、その先に抵抗Rが直列に接続されており、電流計は幹線の10Aを示している）
