正解
4. 照度計
解説

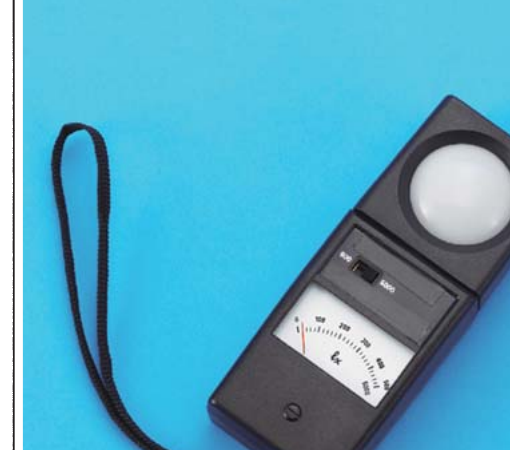

写真は上部に白色の受光部（受光素子）を備えた照度計です（ニ）。受光部に当たった光の明るさ（照度、単位ルクス）を測定する器具で、照明設計や保守点検に用います。回路計（テスタ）や接地抵抗計はテストリードを持ち、形状が異なります。測定器の写真からその名称を判別する問題です。（出典: 一般財団法人 電気技術者試験センター 平成25年度上期 第二種電気工事士 筆記試験 問16）
