問題

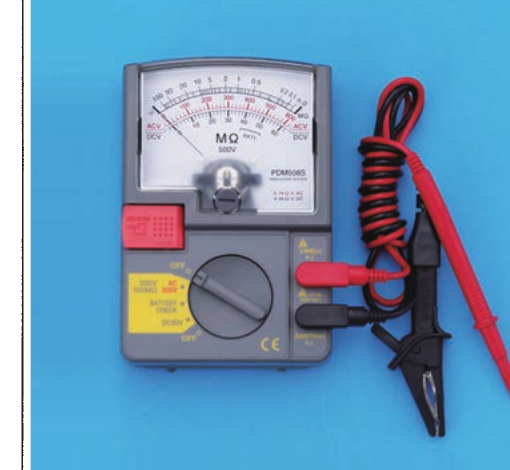

写真に示す測定器（赤と黒の測定リード線が付いたアナログ式でMΩ目盛がある）の名称は。
選択肢
- 1イ. 絶縁抵抗計
- 2ロ. 漏れ電流計
- 3ハ. 接地抵抗計
- 4ニ. 検相器
正解
1. イ. 絶縁抵抗計
詳しい解説を見る解説を閉じる
解説
写真の測定器はMΩ（メガオーム）の目盛と2本の測定リード線を備えた絶縁抵抗計（メガー）です。電路や機器の絶縁抵抗を測定します。よって正解はイです。漏れ電流計はクランプ形、接地抵抗計は補助接地棒付き、検相器は相回転確認用で形状が異なります。測定器の鑑別問題です。（出典: 一般財団法人 電気技術者試験センター 平成25年度下期 第二種電気工事士 筆記試験 問16）
