問題

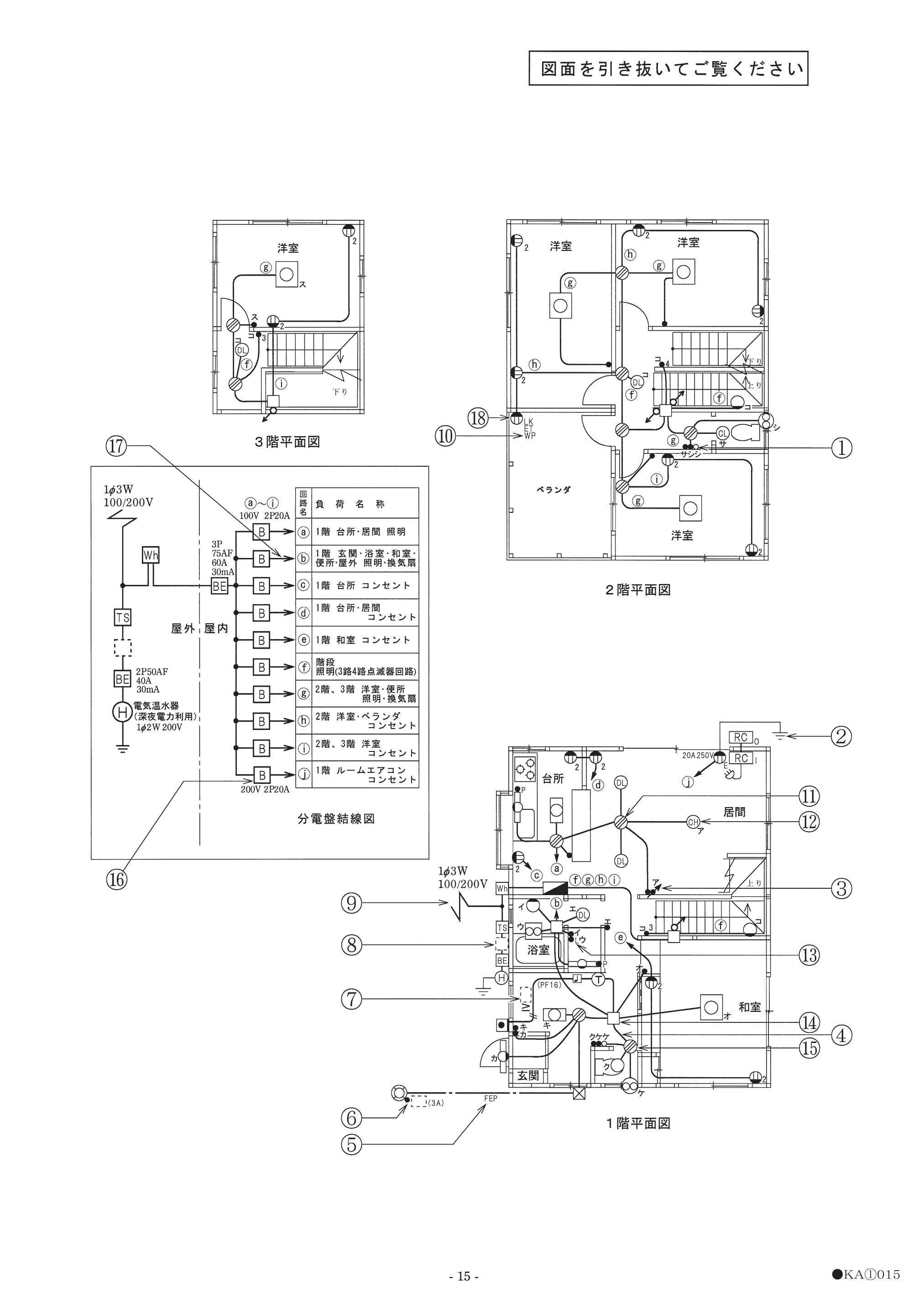

③で示す図記号の名称は。
選択肢
- 1イ. 調光器
- 2ロ. 素通し
- 3ハ. 遅延スイッチ
- 4ニ. リモコンスイッチ
正解
1. イ. 調光器
詳しい解説を見る解説を閉じる
解説
③の図記号は調光器（白熱灯などの明るさを連続的に調整するスイッチ）を表します（イ）。ロの素通しは電線が器具を経由せず通過することを示す記号、ハの遅延スイッチは「D」の傍記、ニのリモコンスイッチは「R」の傍記で表されます。配線図上のスイッチ類の図記号の名称を問う問題です。（出典: 一般財団法人 電気技術者試験センター 平成25年度上期 第二種電気工事士 筆記試験 問33）
