問題

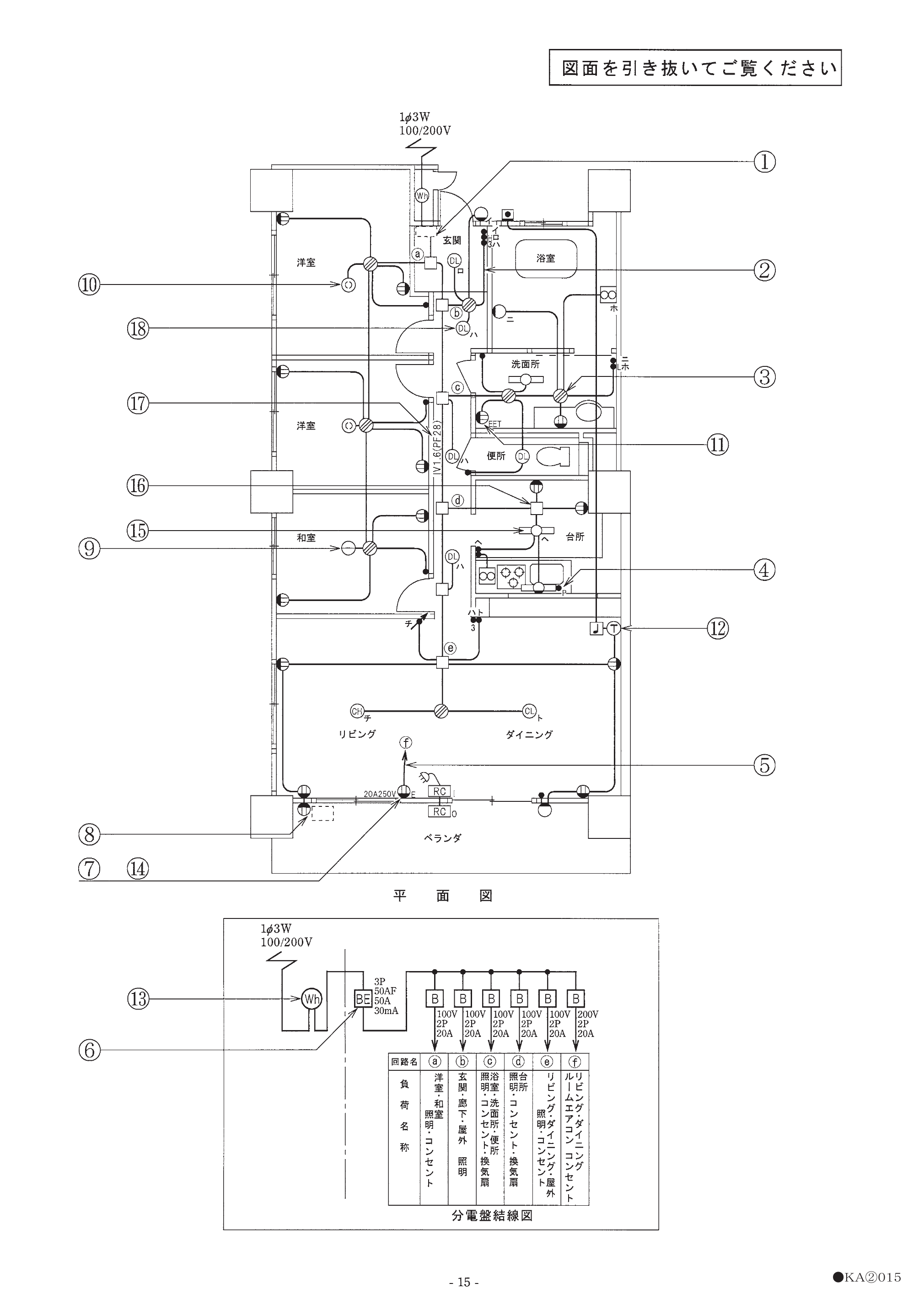

①で示す部分に取り付ける分電盤の図記号は。
選択肢
- 1イ. 半分塗りつぶした三角形（左下が黒）
- 2ロ. 四角形に×印（バツ）
- 3ハ. 白い長方形に対角線（配電盤）
- 4ニ. 中央で塗り分けた砂時計状（黒の三角を向かい合わせ）
正解
1. イ. 半分塗りつぶした三角形（左下が黒）
詳しい解説を見る解説を閉じる
解説
①は引込口に設けられる分電盤です。分電盤の図記号は、長方形の一部（半分）を塗りつぶした記号で表されます。よって正解はイです。配電盤・制御盤などとは塗り分け方が異なります。配線図記号（分電盤）の知識を問う問題です。（出典: 一般財団法人 電気技術者試験センター 平成25年度下期 第二種電気工事士 筆記試験 問31）
記憶定着問題
全200問を繰り返し学習
