問題

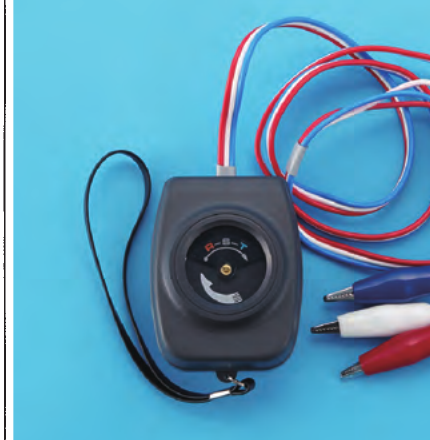

写真に示す器具の用途は。（円形の本体に赤・白・黒のリード線とワニ口クリップが付いた測定器）
選択肢
- 1イ. 三相回路の相順を調べるのに用いる。
- 2ロ. 三相回路の電圧の測定に用いる。
- 3ハ. 三相電動機の回転速度の測定に用いる。
- 4ニ. 三相電動機の軸受けの温度の測定に用いる。
正解
1. イ. 三相回路の相順を調べるのに用いる。
詳しい解説を見る解説を閉じる
解説
写真は検相器（相順計）です。三相回路の各相（R・S・T）に色分けされたリード線を接続し、相順（相回転方向）が正しいかを調べるのに用います。三相電動機の回転方向は相順で決まるため、配線時に相順を確認します。電圧測定は電圧計、回転速度は回転計を使用します。（出典: 一般財団法人 電気技術者試験センター 平成27年度上期 第二種電気工事士 筆記試験 問17）
