第二種電気工事士 過去問｜練習問題 第17問

問題

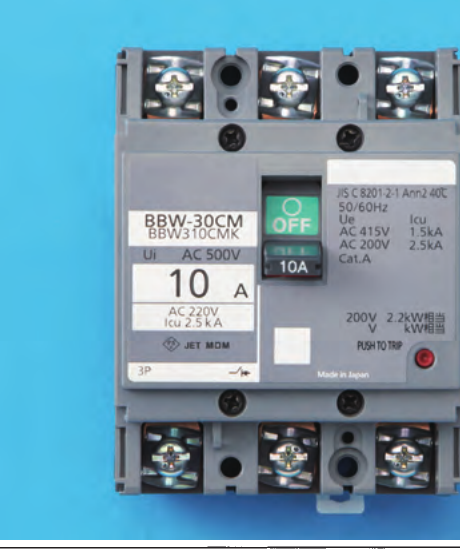

写真に示す器具の名称は。（3極の開閉器に「10A」「200V」等の表示があり、漏電表示ボタン等が付いている）

の図表

選択肢

  1. 1イ. 漏電警報器
  2. 2ロ. 電磁開閉器
  3. 3ハ. 漏電遮断器
  4. 4ニ. 配線用遮断器(電動機保護兼用)

正解

4. ニ. 配線用遮断器(電動機保護兼用)

詳しい解説を見る

解説

写真の器具は電動機保護兼用の配線用遮断器(モータブレーカ)です。過負荷・短絡保護に加え、電動機の過負荷保護機能を備えています。漏電を検出する漏電遮断器とは異なります。よってニが正解です。遮断器・開閉器類の写真から名称を判別する問題です。（出典: 一般財団法人 電気技術者試験センター 平成29年度上期 第二種電気工事士 筆記試験 問17）
