問題

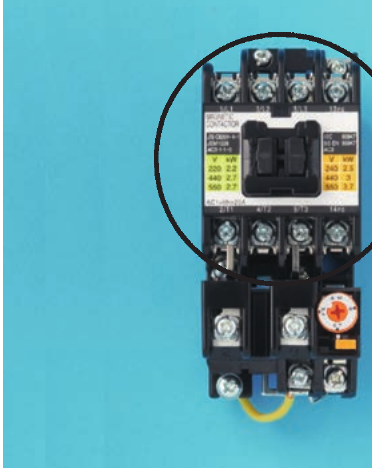

写真に示す器具の○で囲まれた部分の名称は。（電磁開閉器の上部に組み込まれた部分）
選択肢
- 1イ. 漏電遮断器
- 2ロ. 電磁接触器
- 3ハ. 熱動継電器
- 4ニ. 漏電警報器
正解
2. ロ. 電磁接触器
詳しい解説を見る解説を閉じる
解説
写真は電磁開閉器（マグネットスイッチ）で、○で囲まれた上部の部分は電磁接触器（電磁石でコイル接点を開閉する部分）です。下部に付くのが熱動継電器（サーマルリレー、過負荷保護）です。電磁開閉器は電磁接触器と熱動継電器を組み合わせた器具で、その構成部品名を問う問題です。（出典: 一般財団法人 電気技術者試験センター 平成29年度下期 第二種電気工事士 筆記試験 問17）
