正解
3. 4
解説

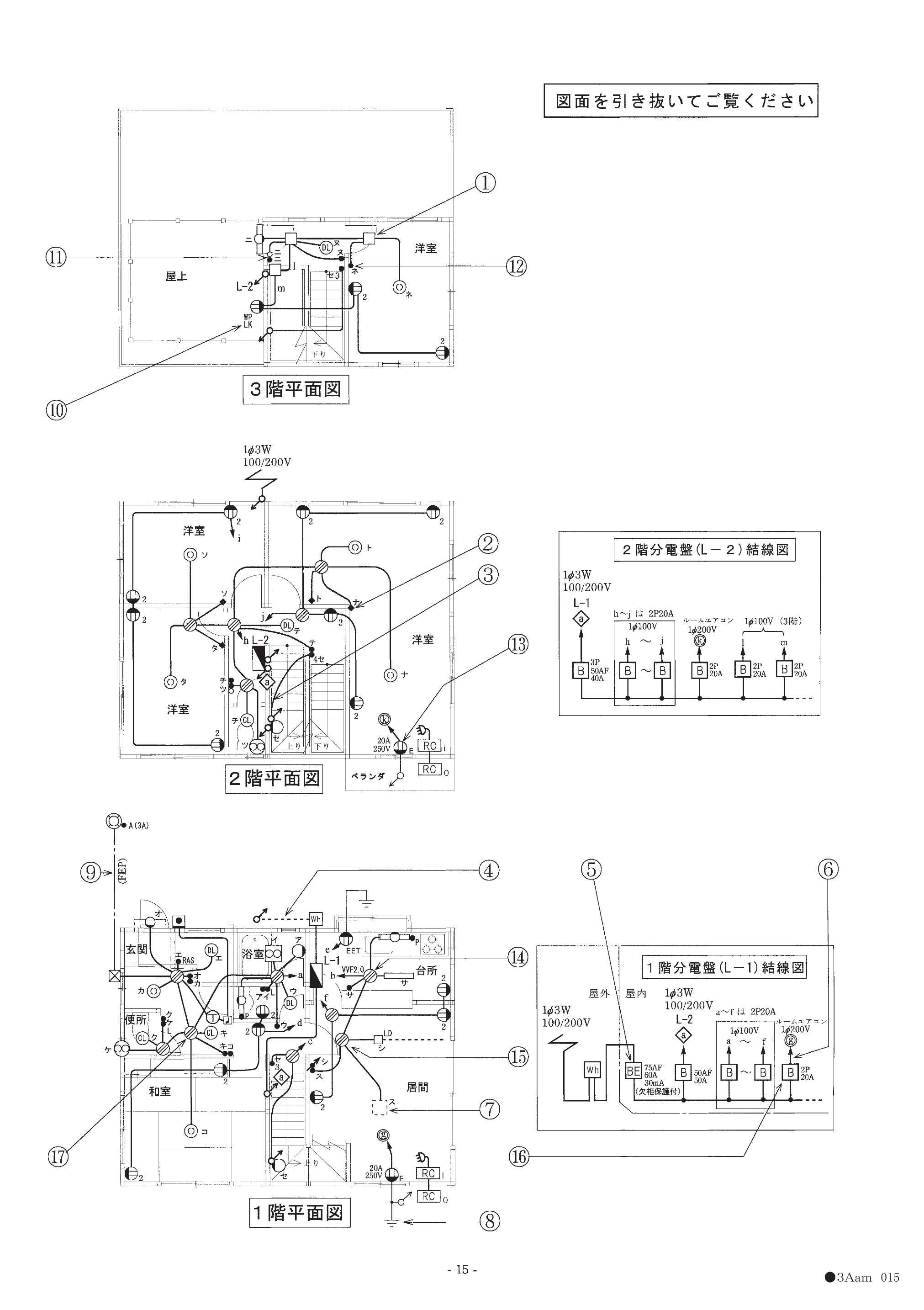

③の部分は、複数の点滅器と照明器具・他回路への渡り配線が集まる箇所で、各負荷への帰り線・送り線・電源線を整理すると最少で4本（心線数4）が必要です。複数の点滅回路や3路スイッチが関わる箇所では、接地側・非接地側・各スイッチへの配線本数を回路図から正確に数えることが要点です。複線図を描いて本数を確定するのが確実です。（出典: 一般財団法人 電気技術者試験センター 令和3年度下期 第二種電気工事士 筆記試験 問33）
