問題
定格電流30Aの配線用遮断器で保護される分岐回路の電線（軟銅線）の太さと、接続できるコンセントの図記号の組合せとして、適切なものは。ただし、コンセントは兼用コンセントではないものとする。

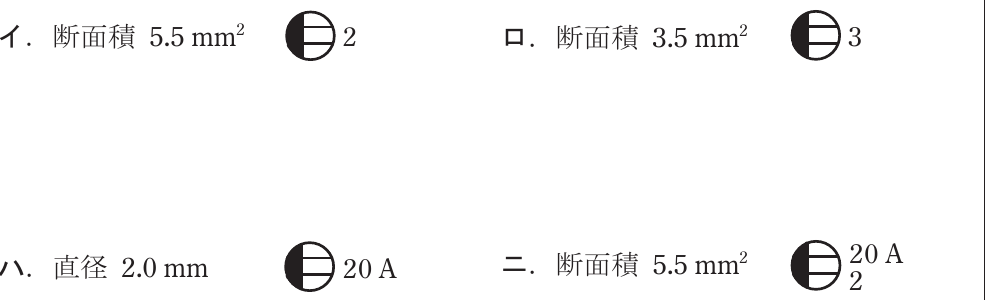

選択肢
- 1イ. 断面積5.5mm²、コンセント定格20A
- 2ロ. 断面積3.5mm²、コンセント定格30A
- 3ハ. 直径2.0mm、コンセント定格20A
- 4ニ. 断面積5.5mm²、コンセント定格20A・2口
正解
4. ニ. 断面積5.5mm²、コンセント定格20A・2口
詳しい解説を見る解説を閉じる
解説
定格電流30Aの分岐回路では、電線は直径2.6mm（断面積5.5mm²）以上、コンセントは定格20A以上30A以下のものを使用します。イとニはともに断面積5.5mm²・20Aコンセントですが、設問の図記号の組合せに照らしてニが適切です。ロの3.5mm²は太さ不足、ハの直径2.0mmも30A回路には太さ不足です。30A回路の電線太さとコンセント定格の組合せは内線規程で定められています。（出典: 一般財団法人 電気技術者試験センター 令和4年度上期 第二種電気工事士 筆記試験 問10）
