問題
低圧屋内配線の図記号と、それに対する施工方法の組合せとして、正しいものは。

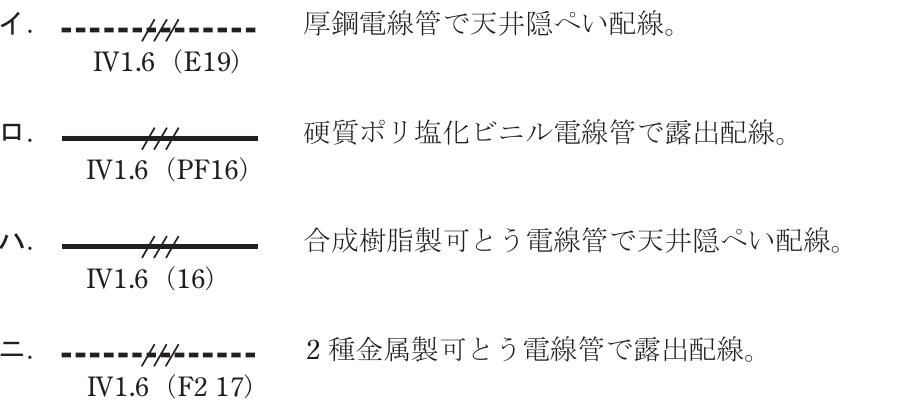

選択肢
- 1イ. IV1.6（E19）破線表記 ＝ 厚鋼電線管で天井隠ぺい配線。
- 2ロ. IV1.6（PF16）実線表記 ＝ 硬質ポリ塩化ビニル電線管で露出配線。
- 3ハ. IV1.6（16）実線表記 ＝ 合成樹脂製可とう電線管で天井隠ぺい配線。
- 4ニ. IV1.6（F2 17）破線表記 ＝ 2種金属製可とう電線管で露出配線。
正解
4. ニ. IV1.6（F2 17）破線表記 ＝ 2種金属製可とう電線管で露出配線。
詳しい解説を見る解説を閉じる
解説
配線の図記号は、天井隠ぺい配線は破線、露出配線は実線で表します。管の種類は括弧内の記号で区別され、（F2 17）は2種金属製可とう電線管（外径17mm）を表します。ニは破線（隠ぺい）ではなく露出配線として記載されており、（F2 17）の2種金属製可とう電線管の組合せとして正しいものです。イは（E19）が厚鋼ではなくねじなし電線管、ロの（PF16）は合成樹脂製可とう電線管(PF管)、ハの（16）は薄鋼電線管で施工方法表記が一致しません。ニが正解です。（出典: 一般財団法人 電気技術者試験センター 令和4年度上期 第二種電気工事士 筆記試験 問21）
