問題

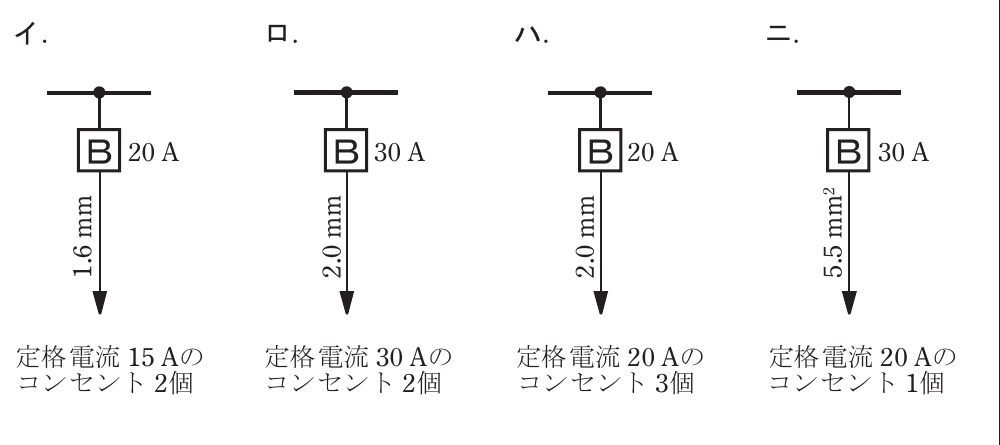

低圧屋内配線の分岐回路の設計で、配線用遮断器、分岐回路の電線の太さ及びコンセントの組合せとして、不適切なものは。ただし、分岐点から配線用遮断器までは3m、配線用遮断器からコンセントまでは8mとし、電線の数値は分岐回路の電線(軟銅線)の太さを示す。また、コンセントは兼用コンセントではないものとする。（イ:20A・1.6mm・定格15Aコンセント2個、ロ:30A・2.0mm・定格30Aコンセント2個、ハ:20A・2.0mm・定格20Aコンセント3個、ニ:30A・5.5mm²・定格20Aコンセント1個）
選択肢
- 1配線用遮断器20A、電線1.6mm、定格電流15Aのコンセント2個
- 2配線用遮断器30A、電線2.0mm、定格電流30Aのコンセント2個
- 3配線用遮断器20A、電線2.0mm、定格電流20Aのコンセント3個
- 4配線用遮断器30A、電線5.5mm²、定格電流20Aのコンセント1個
正解
2. 配線用遮断器30A、電線2.0mm、定格電流30Aのコンセント2個
詳しい解説を見る解説を閉じる
解説
30A分岐回路の電線は直径2.6mm以上(又は断面積5.5mm²以上)が必要で、ロの2.0mmは不足するため不適切です。またコンセントも30A分岐回路では定格20A以上30A以下が必要です。ロは電線太さの点で技術基準に適合しないためロが不適切なものです。（出典: 一般財団法人 電気技術者試験センター 令和4年度下期 第二種電気工事士 筆記試験 問10）
